Шортовочные и фланцевые станки.

Нажмите, чтобы перейти к ссылке на видео

I. Краткое описание оборудования

Реализовать короткотрубную и двухфланцевую группировку, короткотрубную и редукторную и двухфланцевую группировку.

II. Этапы работы

1、 Фланцы устанавливаются в патрон, позиционируются с помощью устройства поперечного центрирования и фиксируются пневматически.

2、 Короткая труба устанавливается на соответствующую высоту с помощью ножниц и группируется с фланцем, подвижный конец перемещается на заданную длину с помощью электропривода, затем заготовка поворачивается вручную и выполняется точечная сварка.

III. Спецификация заготовок

Максимальная длина заготовки: 3 м, максимальная толщина стенки: 15 мм.

Диаметр трубы: DN80-DN400

Фланец: DN80-DN400

Общая длина заготовки после сопряжения: L≤3000 мм

IV. Параметры оборудования

Ход поршня: 3 м

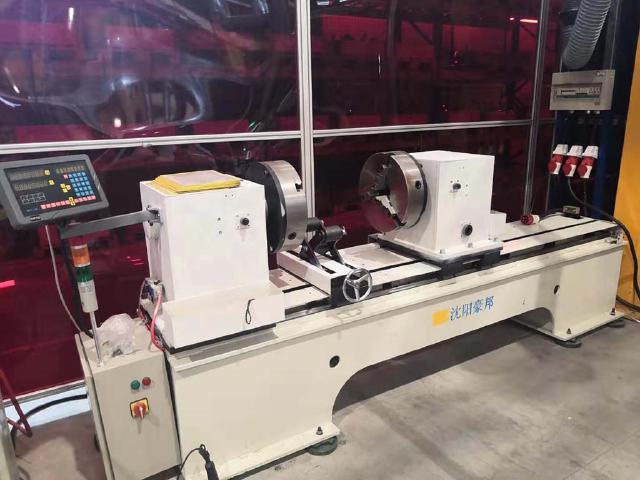

V. Фотографии оборудования
