Адаптивный автоматический резьбонарезной станок
Адаптивный автоматический резьбонарезной станок（Нажмите для входа в видео）
I. Состояние изделия
Существующий процесс: ручное стендовое сверление по смятию. Проблемы существующего процесса.
① Высокие технические требования к рабочим;
② Высокая трудоемкость.
II.Техническое описание
Хорошим решением существующих проблем может стать использование рабочей станции с ЧПУ.
Таблица конфигурации рабочей станции:
| серийный номер | название (вещи) | количества |
|---|---|---|
| 1 | система управления | 1 |
| 2 | стропильная конструкция | 1 |
| 3 | система индексирования | 1 |
| 4 | приспособление (механическая обработка) | мат |
| 5 | Механизм подачи | 1 |
III. Функциональное представление и характеристики
Данная рабочая станция представляет собой единый комплекс, управляемый системой числового программного управления или ПЛК, с высокой точностью и скоростью работы, что значительно повышает эффективность работы. Система управления чувствительна и надежна, имеет низкий процент отказов, проста в эксплуатации и обслуживании. Благодаря использованию двухпозиционной схемы, время вспомогательной работы верхней и нижней частей совпадает с рабочим временем, что повышает коэффициент использования. При обработке заготовок нового типа необходимо только перепроектировать зажимные приспособления на индексирующем станке и составить программу обработки, которая может быть использована для обработки заготовок нового типа.
IV. Состав основного оборудования и технологический процесс обработки

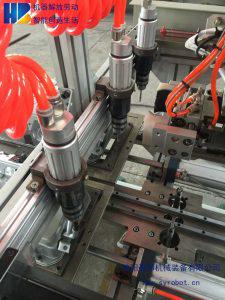

Данное рабочее место состоит из системы перемещения, механизма подачи, приспособления, механизма станины и т.д.
Процесс обработки:.
1、Установка заготовки на приспособление механизма подачи, после чего механизм подачи перемещается к оборудованию.
2、Оборудование обрабатывает каждое отверстие (работа системы сдвига) в процессе работы, с другой стороны подающей системы устанавливается заготовка.
3、После завершения обработки другая сторона заготовки поступает в оборудование для обработки.
4、Повторите шаги 1-3.
V. Обзор возможностей оборудования по обработке и контролю качества заготовок

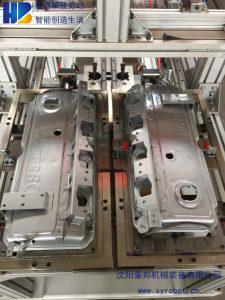

Способен выполнять работы по удалению пластикового порошка для двух видов резьбы и большинства резьбовых отверстий M5, M6 и M8 на кронштейне крышки коромысла.
Может применяться для удаления пластика с резьбы всех крышек коромысел трех основных категорий (угол с плоскостью <25°).
Ожидается, что производительность составит 600 шт/8ч (48 с/шт).
Это не повредит пластиковому напылению на поверхности заготовки.
VI. Требования к оборудованию для заготовок
погрешность позиционирования резьбовых отверстий на заготовках, обрабатываемых на оборудовании, не должна превышать ±0,5 мм.
Погрешность позиционного смещения резьбы должна контролироваться в пределах диапазона наведения метчика.
