I. Краткое описание оборудования

Рабочая станция робота для последовательной линейной сварки, предназначенная для последовательной линейной сварки труб, сварки фланцев труб, может быть оснащена системой лазерного сканирования сварочного шва, быстро сканирующей и регистрирующей фактическое положение сварного шва (вместо ручного поиска точки), для повышения уровня автоматизации робота для сварки седлового устья, а также для повышения эффективности операции сварки седлового устья.

II. Спецификация сварных деталей

Максимальная длина магистральной трубы: 2,5 м или 4 м (может быть изготовлена по заказу)

Диаметр трубы: DN80-DN400 (по заказу)

Метод сварки: сварка в защитном газе CO2, автоматическая заправка проволоки.

III. Особенности оборудования

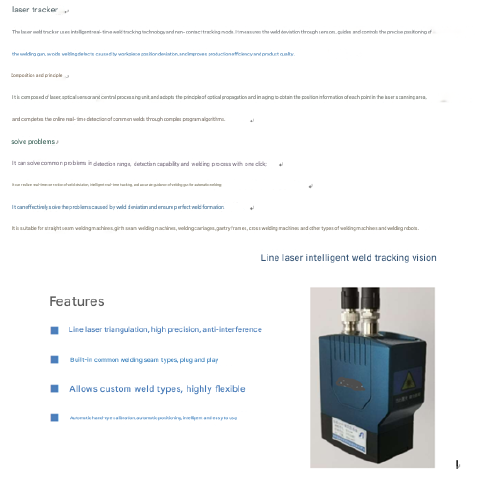

1. система лазерного сканирования сварочного шва позволяет быстро сканировать сварочный шов, сокращая время ручного обучения для поиска точки, а также уменьшая зависимость от уровня подготовки рабочих.

2. с функцией предварительной установки параметров сварки, в следующий раз при сварке тех же спецификаций заготовки можно напрямую назвать параметры сварки.

3. с функцией обнаружения давления газа, при недостаточном давлении газа оборудование подает сигнал тревоги и прекращает сварку.

4. основная структура оборудования имеет форму сварки, отжиг для снятия напряжения, поверхность обработки направляющих рельсов обрабатывается на станках с ЧПУ, что позволяет обеспечить требования к точности.

5. импортные прецизионные направляющие и высокоточный редуктор.

6. к данному оборудованию добавлена седьмая ось, а мотор-редуктор седьмой оси соединен с корпусом робота.

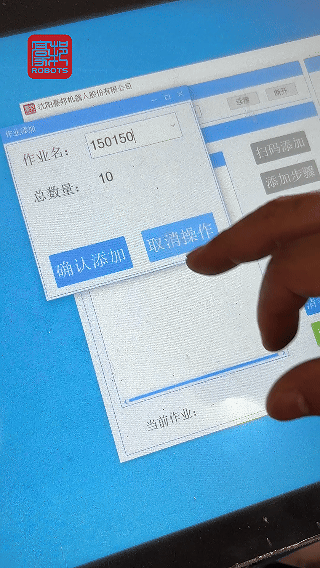

IV. Порядок работы

1. ручная загрузка заготовки. 2.

2. Автоматический поиск стартовой позиции.

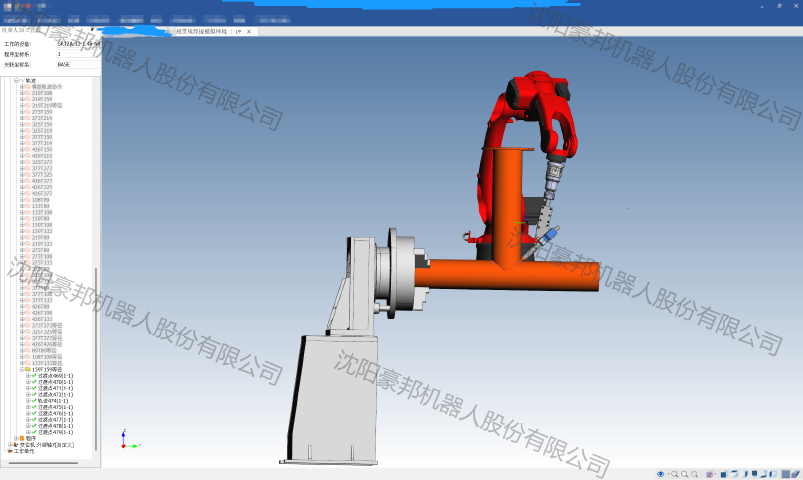

3. Вызов запрограммированной процедуры сварки, лазер автоматически сканирует положение сварного шва. 4.

4. Робот автоматической сварки.

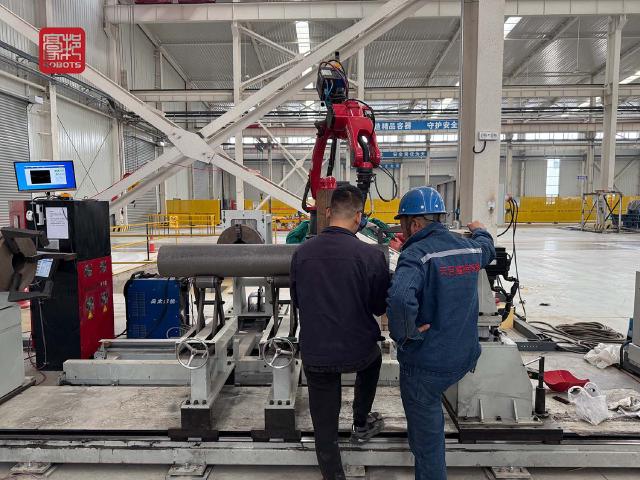

V. Фотографии места установки оборудования

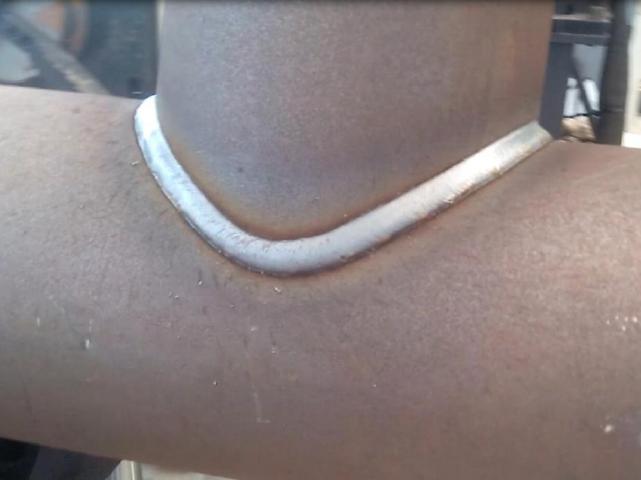

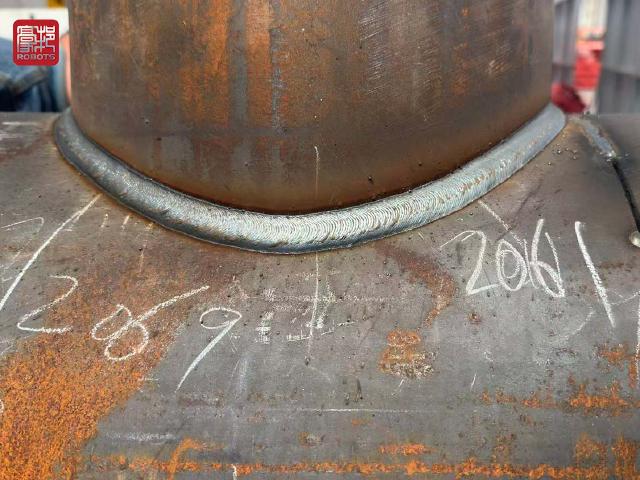

VI.Сварочный эффект

VII. Видеофильм об оборудовании

Нажмите для входа в видео
