Роботизированная плазменная резка (квадратная/H-образная балка)
I. Область применения роботизированной резки.
Он может резать квадратную сталь, двутавровую балку и т.д.
II. Компоненты оборудования:
Загрузочная рама, толкающая салазка, портал, салазки робота, робот для резки, разгрузочная рама.
Процесс работы
1、 Поместите горизонтально разрезаемый материал на загрузочную стойку, цилиндр переворота загрузочной стойки повернет опору материала на одинаковый угол с выдвижным столом.
2、Переместите материал с верхней рамы на подвижный стол, подающий зажимной механизм на подвижном столе зажмет материал и с помощью двигателя переместит его на определенное расстояние, а затем подаст на портал.
3、После того как материал пройдет через портал, зажимное устройство портала зажмет материал и зафиксирует его, робот для резки будет приводиться в движение подвижным столом робота, и в соответствии с соответствующим типом трубы он вызовет соответствующую программу для автоматической резки.
4, вручную выберите длину следующего отрезка, нажмите на подвижный стол, материал автоматически переместится на место, отрезанный материал будет удерживаться разгрузочной рамой для транспортировки.

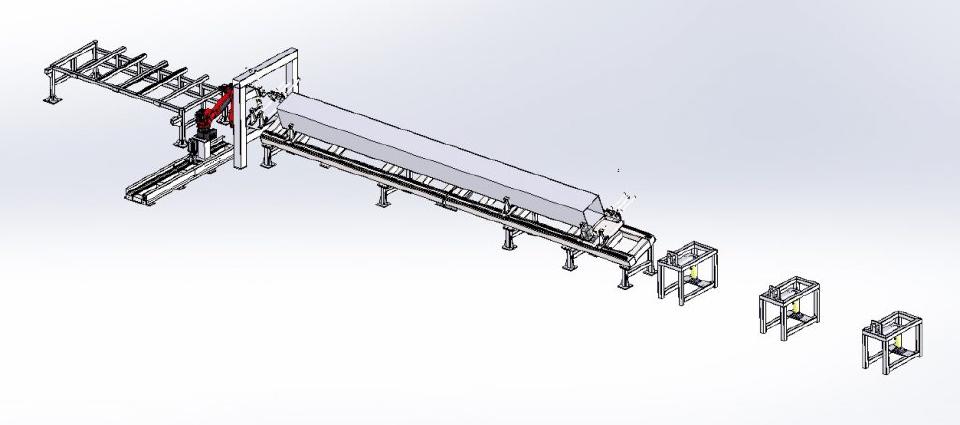

IV. Принципиальная схема оборудования в целом：
