I. Введение оборудования

Загрузочно-разгрузочный робот может заменить ручную загрузку и выгрузку деталей прессовой машины. Он повышает эффективность и снижает количество несчастных случаев, связанных с безопасностью производства.

II. Процесс

Процесс 1: Рабочий устанавливает приспособление с обрабатываемой заготовкой на торцевую головку робота;

Процесс 2: Рабочие кладут заготовку на стол с сырьем;

Процесс 3: рабочий запускает линию автоматизации и выбирает соответствующий тип заготовки;

Процесс 4: рабочий запускает вспомогательное устройство позиционирования заготовки, а затем запускает робота в работу;

Процесс 5: робот берет заготовку с помощью присоски, идет к устройству вспомогательного позиционирования заготовки для позиционирования, затем кладет ее на пресс, робот уходит, и пресс работает; в это же время робот идет к столу с сырьем, берет другую заготовку и позиционирует ее;

Процесс 6: после окончания работы пресса робот захватывает свободной присоской пробитую заготовку, поворачивает шестую ось, устанавливает на пресс новую заготовку, робот уходит, пресс работает; одновременно робот отправляет пробитую заготовку обратно на стол и захватывает новую заготовку;

Процесс 7: Повторять процессы 5 и 6 до тех пор, пока человек не даст команду “стоп”, робот вернется в исходную точку, пресс прекратит работу и будет ожидать следующей команды “пуск”.

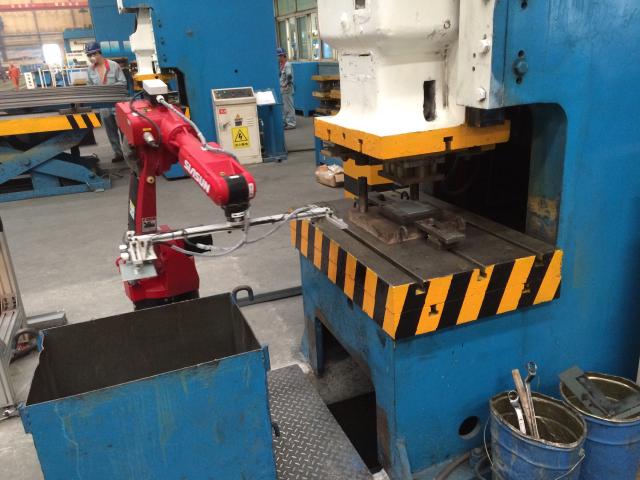

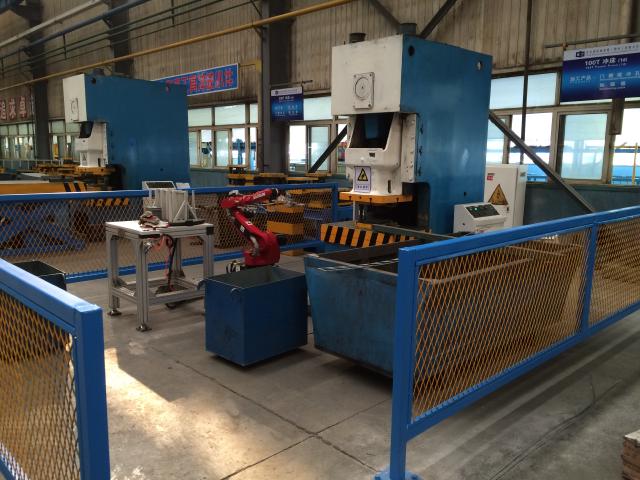

III. Фотографии места установки оборудования

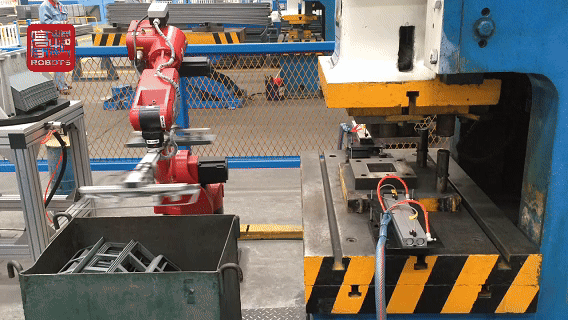

IV. Видеофильм об оборудовании

Ссылки на видео

V. Данное оборудование может быть спроектировано и изготовлено по индивидуальному заказу в соответствии с требованиями заказчика.
