Вертикальная машина для сварки пластин
一、Внедрение оборудования
Эта специальная машина состоит в основном из пяти частей; вручную установив плиту в заданное положение, нажмите кнопку пуска на пульте управления, чтобы начать сварку; оборудование обеспечивает автоматическую загрузку и выгрузку плиты, повышает эффективность сварки и качество сварного шва изделия; снижает трудоемкость работы рабочих;
二、Особенности оборудования
✅ Точная сварка: предназначенная для внутреннего и внешнего соединения плит и листов, эта машина обладает высокой точностью сварки. Она обеспечивает точность сварных швов.
✅ Универсальность применения: станок может быть адаптирован к различным размерам и типам плит, как для внутреннего, так и для наружного соединения, что обеспечивает гибкость решения.
✅ Эффективное производство: Повышение производительности за счет оборудования, выполняющего сварочные работы на высоких скоростях и с высокой эффективностью. Вы увидите значительное увеличение скорости сварки, что создаст дополнительные возможности для бизнеса.
✅ Интеллектуальное управление: Передовые системы и технологии управления обеспечивают стабильность и надежность процесса сварки. Интеллектуальная система управления упрощает эксплуатацию.
✅ Адаптация к широкому спектру материалов: будь то металл или композит, оборудование способно удовлетворить потребности в сварке различных материалов, предоставляя вам универсальные производственные решения.
✅ Безопасность: Оборудование, как правило, оснащается современными системами безопасности, обеспечивающими защиту оператора в процессе сварки. Дополнительную защиту обеспечивают датчики и механизмы автоматического отключения.
三、Проектные 3D-чертежи оборудования
Это оборудование может быть изготовлено по индивидуальному заказу в соответствии с требованиями заказчика.
Вертикальная цилиндрическая сварочная машина

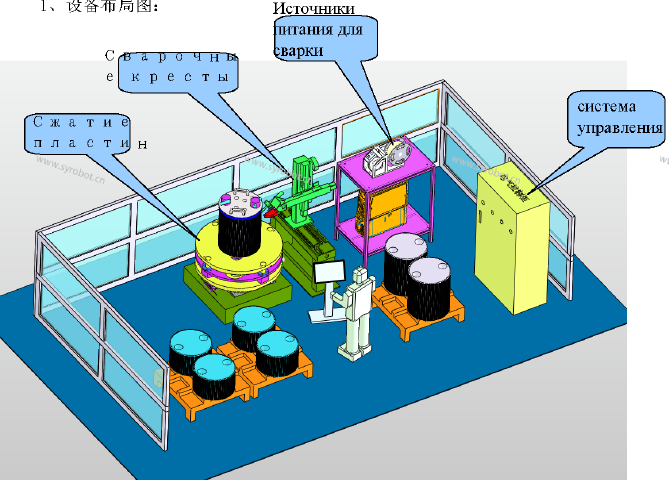

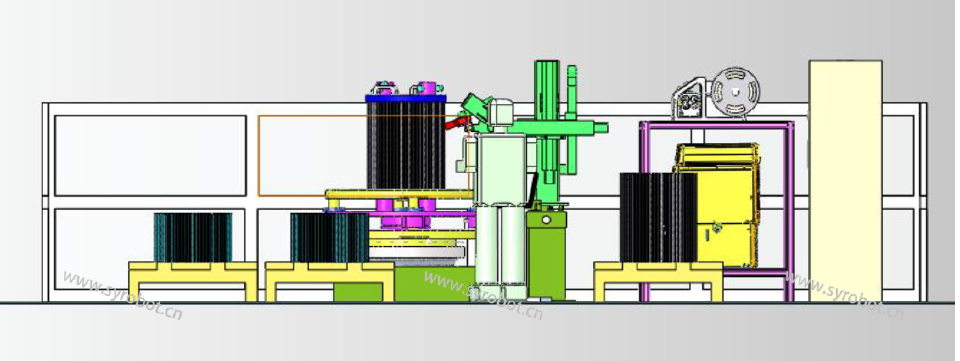

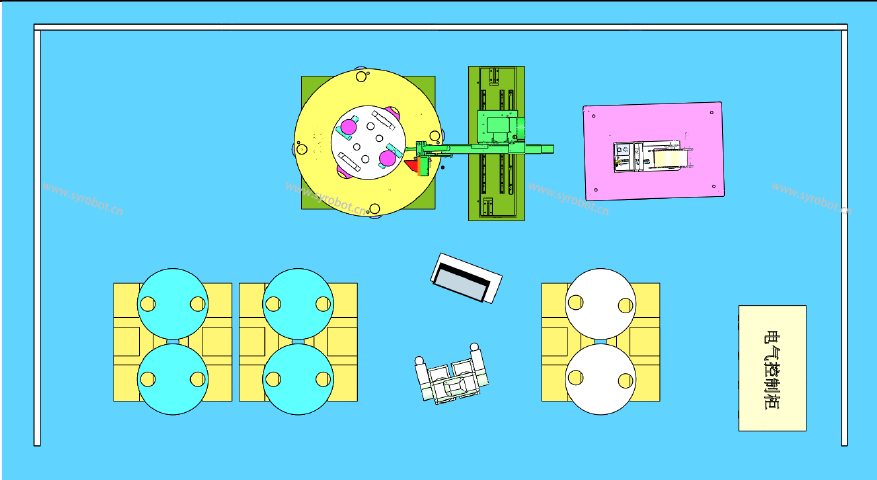

1.Расположение оборудования:

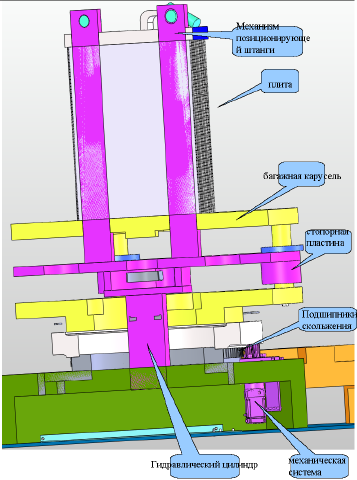

2.Гидравлический механизм сжатия:
Вертикальная сварочная машина для внутренних цилиндров

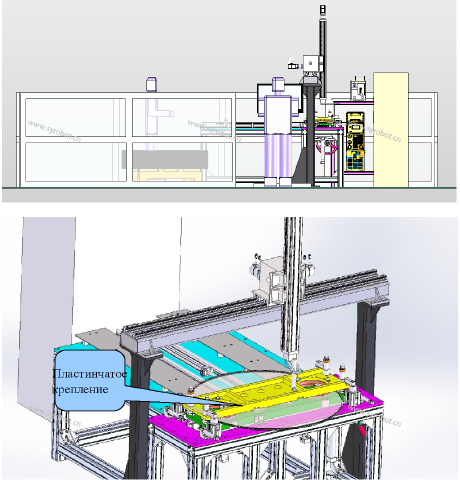

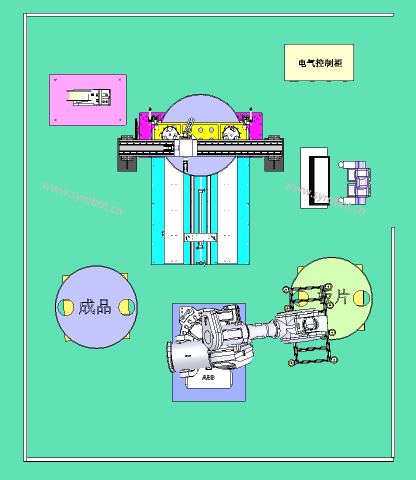

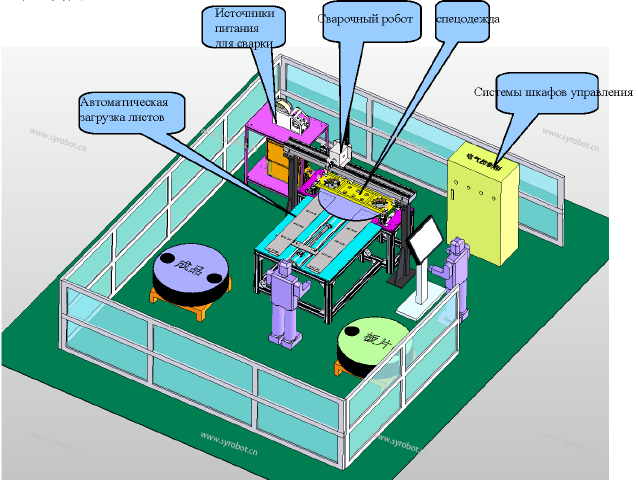

1.Состав основного оборудования и технологическая схема обработки:
四、процесс сборки
Вертикальная цилиндрическая сварочная машина:
Процесс 1: Рабочие помещают плиту на автоматический поворотный стол для прессования; после того как плита готова, проверяют ее аккуратность, а затем вставляют позиционирующий штифт в позиционирующую планку.
Процесс 2: Вручную запустить гидроцилиндр прижимного механизма для прижима плиты, а затем запустить сварочный робот;
Процесс 3: Человек в системе управления выбирает соответствующий тип плиты, подтверждает параметры сварки и настраивает положение пистолета, после чего нажимает кнопку запуска;
Процесс 4: После завершения одного раунда сварки автоматически выполняется следующий раунд, указывая на завершение сварки. После окончания сварки уберите прижимной механизм, выведите фиксирующий штифт из фиксирующей планки, а затем поднимите заготовку; завершите всю сварку заготовки.
Процесс 5: Выполняйте процессы 1-4 до тех пор, пока деталь не будет полностью сварена или пока сварка не будет остановлена;
Вертикальная сварочная машина для внутренних цилиндров:
Процесс 1: Рабочие устанавливают плиты в заданное положение автоматической системы загрузки и выгрузки в соответствии с правилами, а затем нажимают кнопку пуска;
Процесс 2: Автоматическая система загрузки и выгрузки проталкивает лист в приспособление для закрепления листа, затем автоматически позиционирует и затягивает лист;
Процесс 3: Сварочный робот запускается и сваривает пластину;
Процесс 4: После окончания сварки автоматическая система загрузки и выгрузки вынимает сваренные плиты, а затем рабочие устанавливают новые плиты;
Процесс 5: Выполнять процессы с 1 по 4 до окончания сварки пластин;

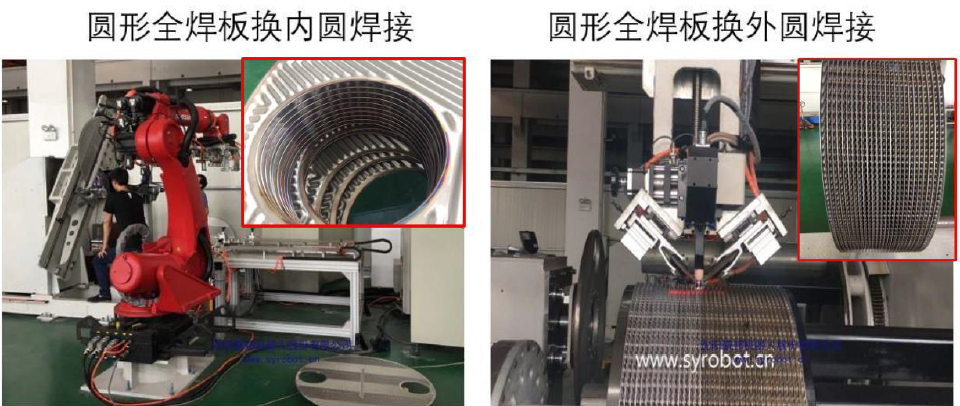

五、случай (право)
Круглые цельносварные пластины для внутренней сварки Круглые цельносварные пластины с обменной цилиндрической сваркой
