I. Представление об оборудовании

Высокоточное оборудование для ионной резки изотруб, используется для производства сборных трубных фитингов. Скорость резки оборудования, высокая точность, независимые права интеллектуальной собственности Haobang на программное обеспечение материалов, гибкость и простота эксплуатации.

Основные функции:

1. короткая секция: для достижения изометрической резки трубы

2. отрезание: для выполнения отрезания трубы

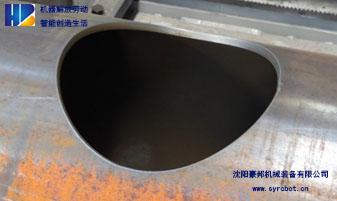

3. открытие: для реализации открытия трубы

4. через линию: для выполнения отрезки трубы через линию

II. Спецификация обрабатываемых деталей

Диаметр трубы: DN80-DN400 (может быть изготовлен по заказу)

Длина трубы: максимум 6 м, 9 м, 12 м, минимум 100 мм

Толщина стенки: 15-30 мм

III. Описание процесса работы

1. процесс зажима: вручную зажимается конец трубной заготовки или фланец на ручном патроне, подвешенная часть заготовки поддерживается опорным механизмом и вручную устанавливается на соответствующую высоту.

2. процесс резки: опорный механизм плазмотрона может перемещаться влево и вправо через ползун; опускающаяся головка может перемещаться вверх и вниз через ползун, угол может поворачиваться для опускания трубных насадок со скосами.

IV. Особенности изделия

1. используется источник питания плазменной резки Hypertherm, импортируемый из США, с высокой скоростью резки и низким энергопотреблением.

2. гладкая режущая часть может быть сравнима с машиной.

3. дополнительная функция адаптации по оси Z, в зависимости от высоты поверхности трубы автоматически регулирует высоту режущего инструмента, эффективно решая проблему некруглых и изогнутых труб. 4. устройство защиты от столкновений позволяет избежать случайного разрезания трубы.

4. устройство защиты от столкновений позволяет исключить случайное столкновение пистолета, эффективно защищая оборудование.

5. полая структура головки оборудования предназначена для отвода дыма, что позволяет эффективно устранять дым и пыль, образующиеся в процессе обработки.

6. программное обеспечение с независимыми правами на интеллектуальную собственность может быть настроено в соответствии с различными специальными требованиями.

7. гибкость и простота управления, использование собственных прав интеллектуальной собственности на программное обеспечение для удовлетворения различных потребностей клиентов, надежная конструкция, позволяющая быстро освоить ЧПУ людям, не знающим ЧПУ.

8. импортные линейные направляющие и прецизионный редуктор обеспечивают высокую точность размеров резки, точность может достигать 0,25 мм.

9. станина имеет сварную конструкцию с высокой прочностью. Строгое соблюдение технологических требований, отжиг, шлифовка и т.д.

V. Сравнение нашей продукции с другими продуктами

Машина плазменной резки Haobang VS Машина плазменной резки других марок

nil

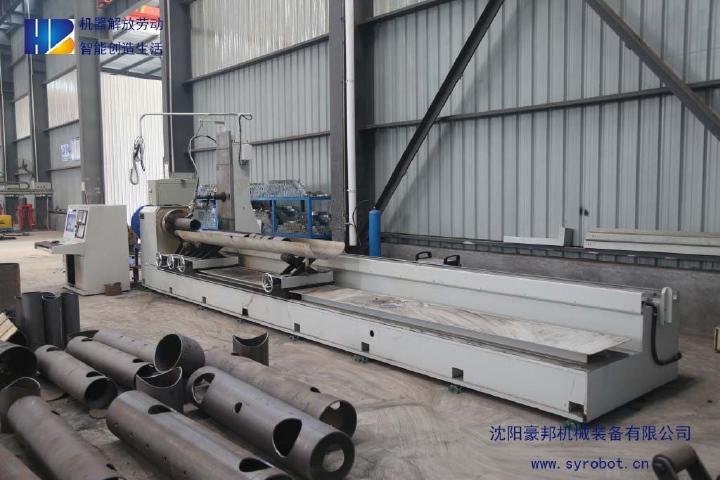

VI. Фотографии оборудования

VII. Видеофильм об оборудовании

Нажмите, чтобы перейти к ссылке на видео

VIII. Примеры клиентов

Suzhou Exxon, Anshan Danfoss, Yangzhou Pest, Heilongjiang Zhongneng, Siping Aiwei, Shenyang Huifeng, Shandong Guochen и др.
