一、Внедрение системы

Система слежения за дугой - это система слежения за сварочным швом, которая отслеживает его по изменению сварочного тока или напряжения. Ее основной принцип заключается в определении высоты и отклонения сварочной горелки влево-вправо с помощью изменения параметров сварки, вызванного изменением расстояния между сварочной горелкой и заготовкой. При отклонении горелки и заготовки, вызванном изменением длины дуги, изменяются и параметры сварки, система слежения за дугой обнаруживает изменения параметров сварки, информация об отклонении поступает в систему управления и регулировки положения горелки. V-образная коническая аргонодуговая сварка с донным швом, система слежения за дугой позволяет добиться полного слежения за швом, дальнейшей автоматизации сварки, экономии шагов ручной аргонодуговой сварки с донным швом, улучшения качества формирования шва и значительного повышения эффективности сварки.

二、конфигурация системы

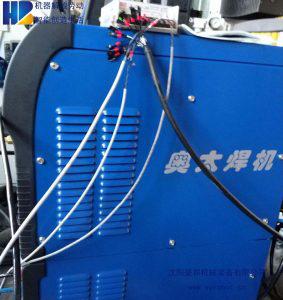

При отклонении сварного шва изменяется расстояние между вольфрамовым электродом и изделием, а вместе с ним изменяется и сварочная дуга, что приводит к изменению сварочного напряжения. В это время датчик напряжения в сварочном аппарате считывает величину напряжения дуги, а затем через систему управления PLC регулирует горизонтальное и вертикальное перемещение сварочной горелки интеллектуального сварочного аппарата для отслеживания сварного шва.

三、Введение функции

1、Автоматическое слежение за траекторией сварного шва, поддержание относительного положения сварочной горелки и сварного шва, позиция слежения - это позиция сварки, синхронизированное слежение в реальном времени.

2、Предустановленные параметры напряжения обеспечивают постоянную длину дуги для каждого сварного шва.

3、Подходит для V-образного скоса, U-образного скоса (сварка снизу), филейной сварки и других видов швов, обеспечивает хорошее качество сварки.

四、Особенности системы

1、Точка контроля сигнала - это точка дуговой сварки, ошибка опережения отсутствует, реальное время хорошее.

2、Гибкость резака гарантируется без необходимости добавления к нему дополнительных устройств.

3、Это не только позволяет отслеживать дугу, но и улучшает формирование сварного шва.

4、Система стабильна и не нарушается под воздействием внешних факторов, таких как брызги, дым и свет дуги.

5、Он совместим с широким спектром автоматизированного сварочного оборудования, такого как сварочные манипуляторы, портальные сварочные машины, консольные сварочные машины, трубогибочные машины, машины для сварки продольных/круговых швов, машины для сварки фланцев, а также роботизированные сварочные рабочие станции.

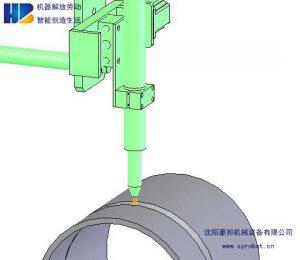

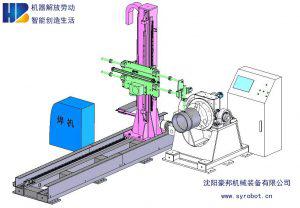

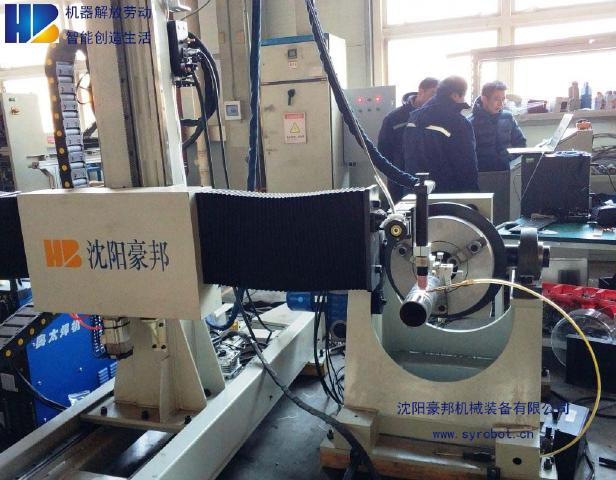

五、Фотографии системы

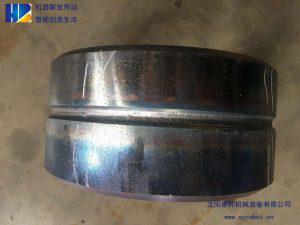

六、Образец отображения
