I. Общие сведения о проекте:

Квадратный пластинчатый теплообменник представляет собой серию металлических пластин волнообразной формы, сложенных в новый тип высокоэффективного теплообменника, имеющего компактную структуру, высокую эффективность теплопередачи, низкий уровень тепловых потерь, больше технических характеристик для лучшего удовлетворения потребностей рабочих условий.。

Во-вторых, требование заказчика:

Оборудование сварочное эффективного размера 7м * ширина 2,8м, свариваемые листы толщиной 0,8мм-1,2мм, в виде продольного шва, сварочная горелка с функцией позиционирования для поиска точки, непрерывная работа в течение всего года, годовая наработка 8000 часов, расчетный срок службы ≥ 15 лет.

###III. Решение

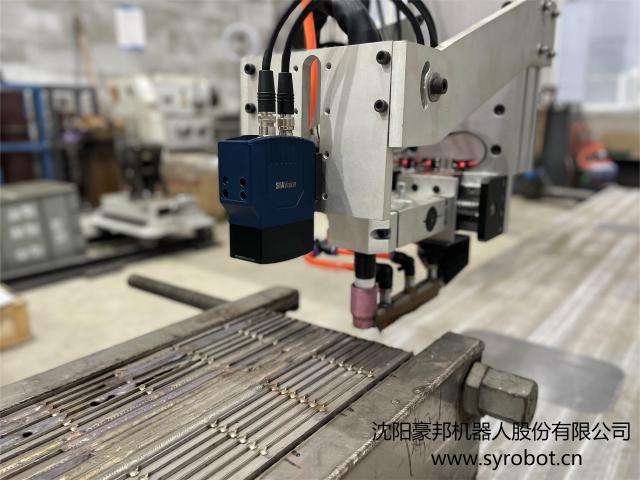

Данное решение подходит для автоматической сварки пластин; оснащено сварочным столом, способным одновременно размещать две заготовки, так что на одном рабочем месте производится сварка, на другом - подъем и установка, для повышения эффективности, в соответствии с моделью изделия по количеству сваренных полос и может быть запрошено; можно дистанционно контролировать параметры сварки и сварочные биения. Оборудование использует метод сварки TIG самоплавлением или заполнением проволокой, оснащено лазерной системой поиска и отслеживания положения, что позволяет избежать дефектов сварки, вызванных отклонением положения заготовки, и повысить эффективность производства и качество продукции. Применяется интеллектуальная система управления сварочным аппаратом V1.0 с независимыми правами интеллектуальной собственности Haobon, обладающая сильной способностью защиты от вмешательства и более стабильной работой.

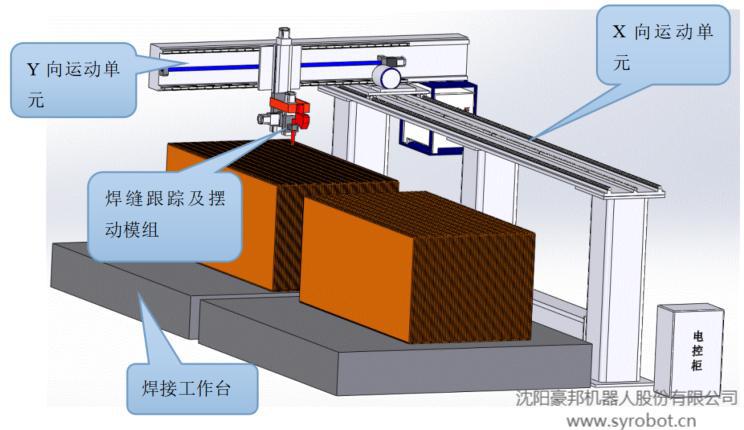

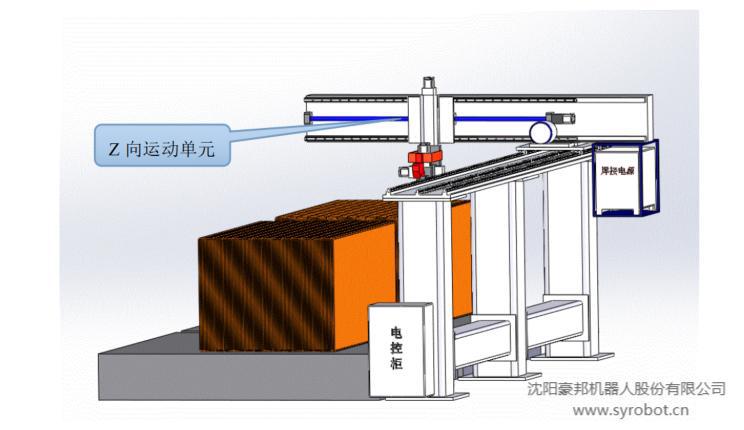

IV. Диаграмма влияния оборудования.

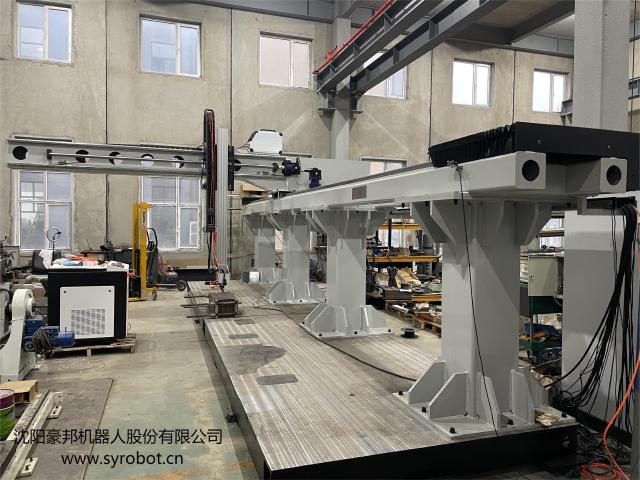

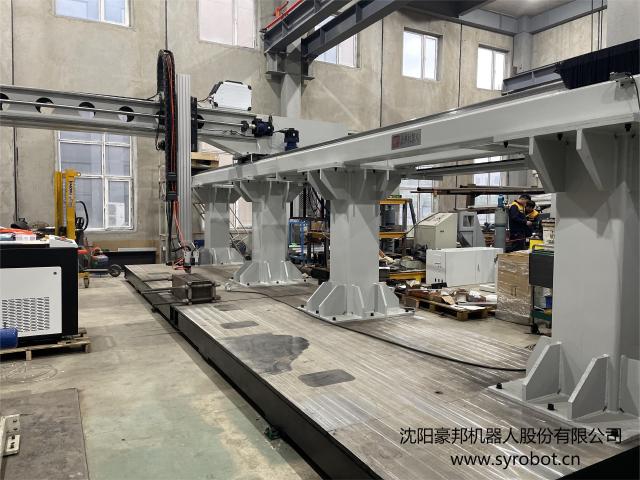

V. План размещения оборудования:
