I. История проекта:

В Китае, являющемся главной судостроительной страной мира, потребление судостроительной стали в ближайший период будет продолжать демонстрировать тенденцию быстрого роста. В области судостроения высококачественная, высокоэффективная, недорогая высокотехнологичная технология резки все больше становится его целью, в связи с инновационными особенностями проектирования и производства требования чрезвычайно высоки, существуют специфические для отрасли методы проектирования и строительства, ручная погрузка и разгрузка не может удовлетворить постоянно растущий спрос на производство профилей, появилась интеллектуальная линия обработки.

II. Требования заказчика:

Разработать программу полностью автоматической роботизированной производственной линии для резки профилей, таких как квадратные трубы и уголки. Выполнить требования к процессу автоматической загрузки продукта, автоматической резки роботом, автоматической выгрузки и т.д., а также реализовать автоматический процесс работы.

III. Решение

Линия интеллектуальной обработки профилей предназначена для плазменной резки всех видов профилей. Она состоит из трех станций: загрузки, резки и выгрузки, а движение осуществляется в виде непрерывного шага. Точная настройка размера выгружаемого материала обеспечивает точность обработки; оснащена роботизированной системой резки, что значительно повышает эффективность обработки; управление движением сварочной горелки осуществляется роботом, а поиск позиции резки - лазером; в процессе сварки система слежения за дугой автоматически отслеживает шов резки и регулирует уровень и высоту положения резака, чтобы избежать отклонения позиции шва резки; автоматизированная и интегрированная интеллектуальная система управления для непрерывной работы.

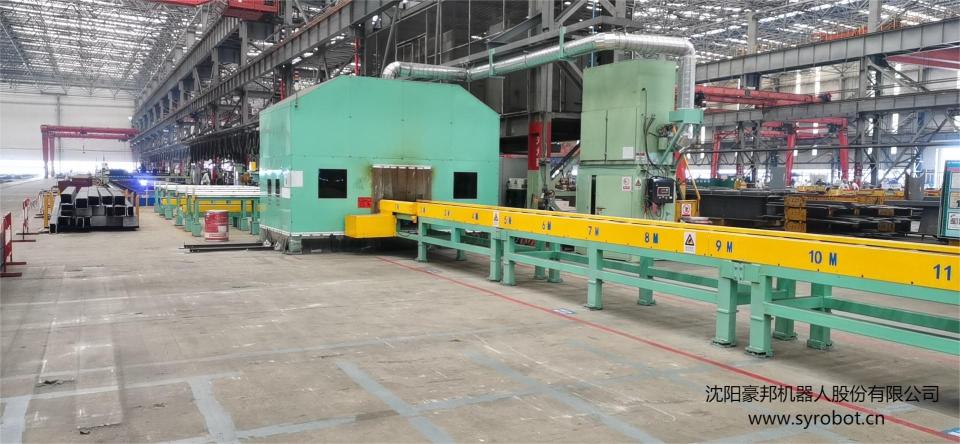

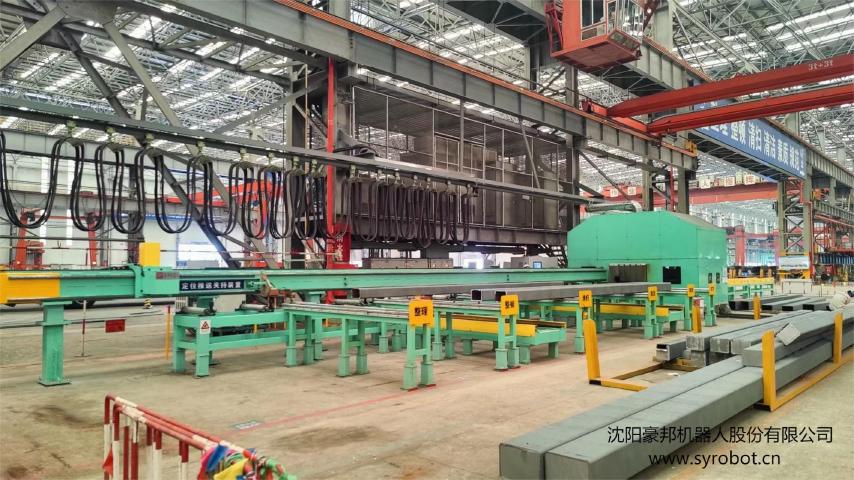

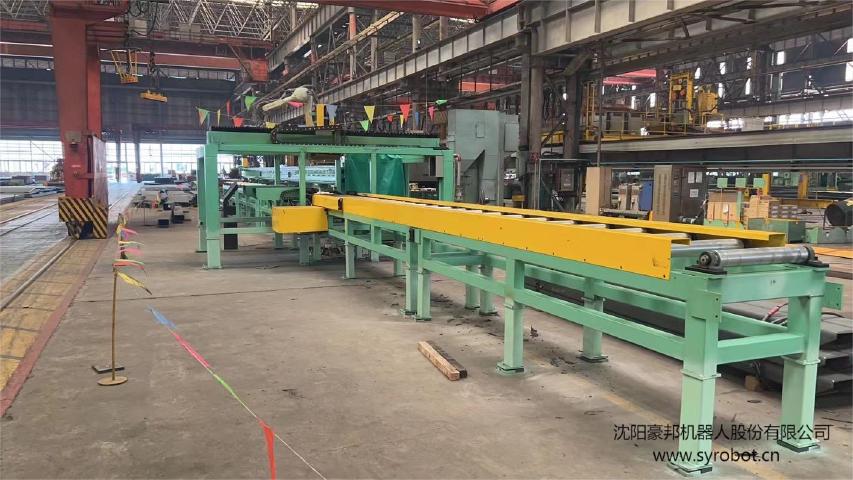

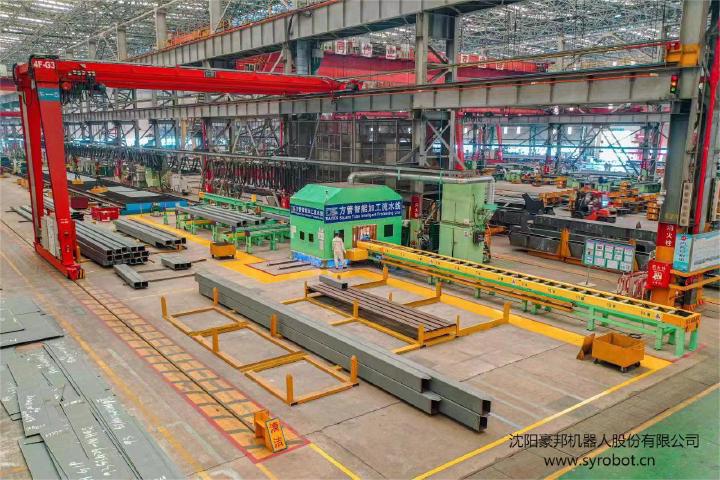

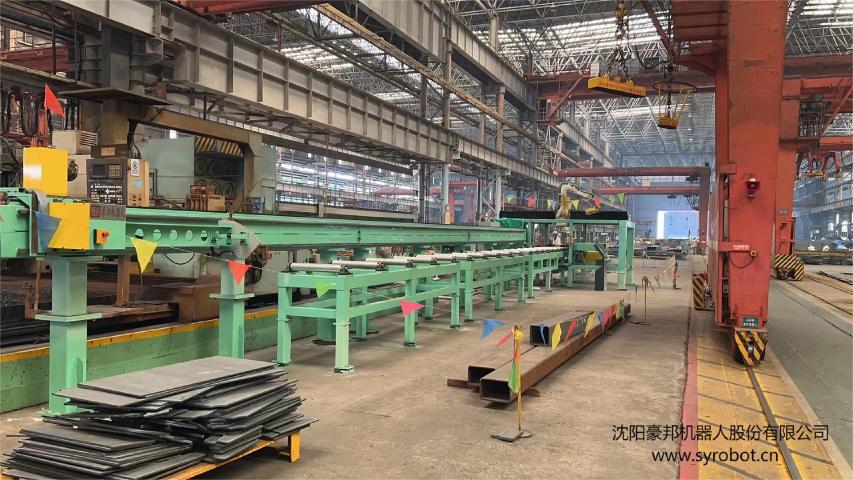

IV. Воздействие оборудования.

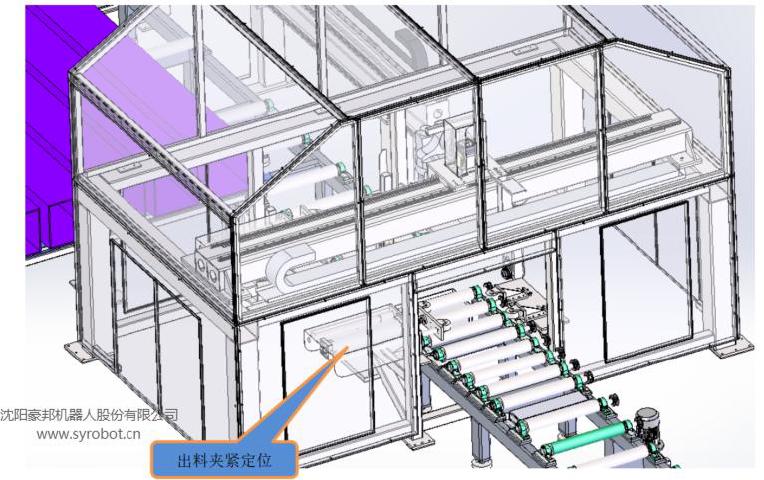

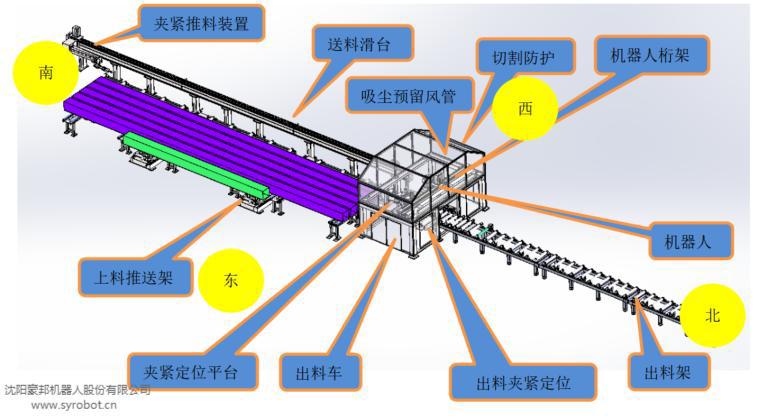

V. План размещения оборудования:

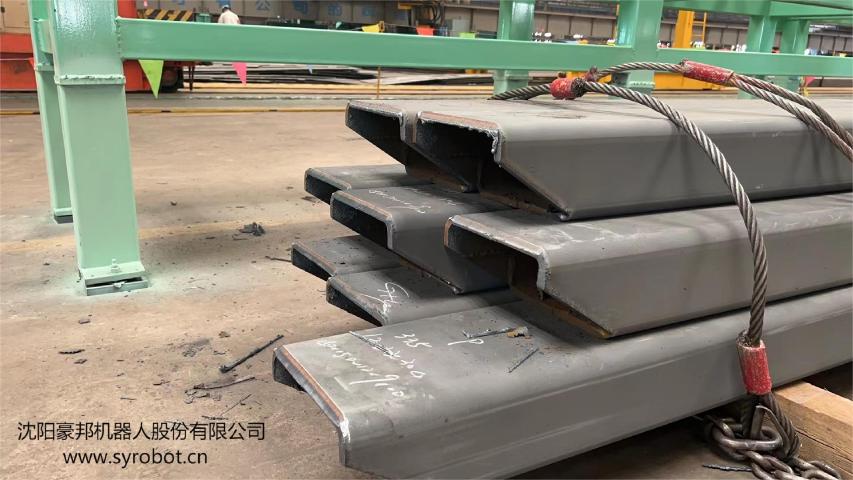

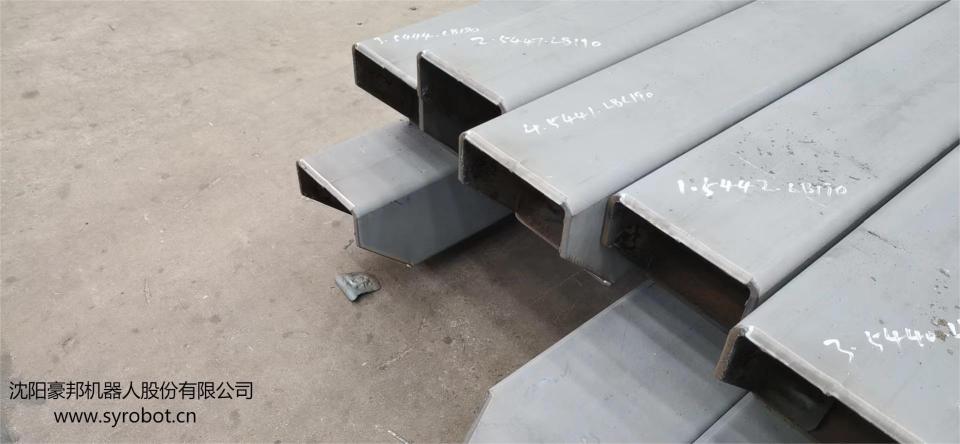

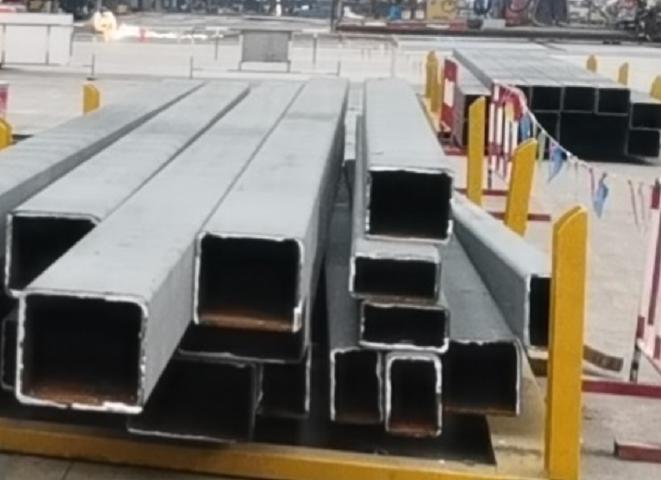

VI. Эффект резания：
