Проект козловой сварочной машины для сварки U-образных ребер стальных мостов
I. История проекта:
В связи с увеличением числа крупных проектов по строительству стальных мостов, в связи с большим объемом партии, сжатыми сроками и высокими требованиями к качеству формовки и сварки, все чаще возникает необходимость в автоматизации производства блоков из U-образных ребристых плит для мостовых настилов.
Во-вторых, требование заказчика:

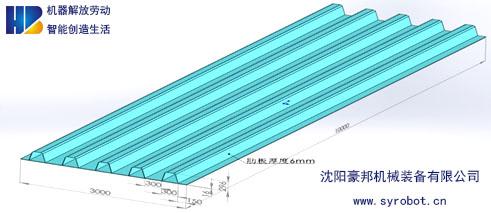

В качестве основы используется железная плита 10000×3000×16(20) мм, к которой равномерно привариваются 5 U-образных ребер, толщина пластины ребер составляет 6 мм и 8 мм.
III. Решение

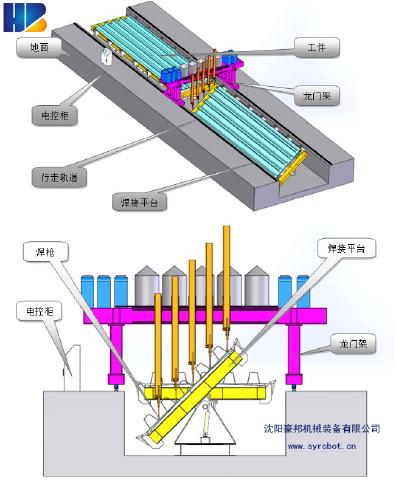

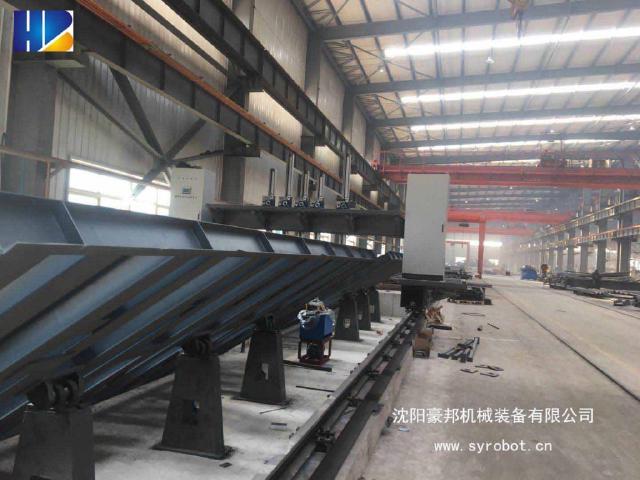

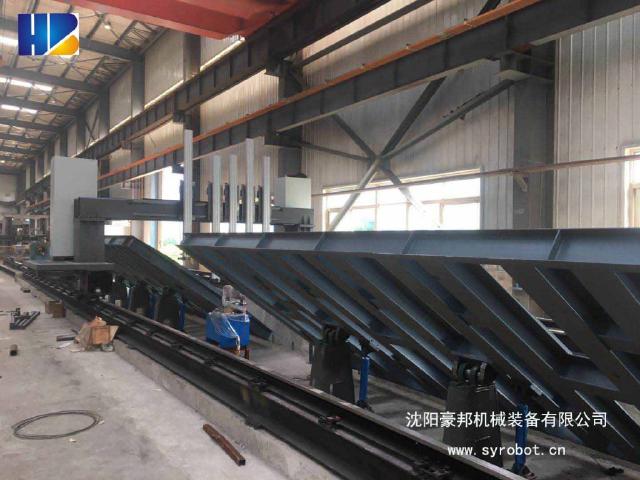

Данное решение направлено на уменьшение общей высоты оборудования, упрощение обслуживания и замены сварочной проволоки, использование сварочной платформы в целом в приямке, а также на облегчение наблюдения за состоянием оборудования в работе в режиме реального времени и за сварочной ситуацией. Оборудование на портальной раме, на которой установлено 5 групп сварочных устройств, может быть основано на необходимости сварки положения свободной регулировки положения сварочного пистолета, для обеспечения точности сварки; бочки с проволокой размещены по обе стороны портала, при этом портал имеет возможность перемещения.
