Оборудование для сварки цельносварных пластин в обменном режиме Проект автоматической плазменной сварки
I. Общие сведения о проекте:

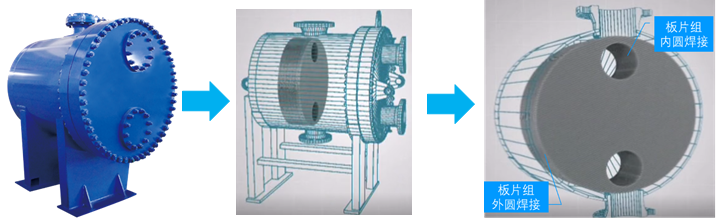

Цельносварной пластинчато-оболочечный теплообменник представляет собой новый тип высокоэффективного теплообменника для высокотемпературных и высоконапорных сред, внутренняя структура которого представляет собой группу металлических круглых гофрированных пластин теплообменника, сваренных между собой с определенным интервалом и образующих сварной пластинчатый пучок.
II-вторых, требование заказчика:
Завод по производству теплообменников заказчика находится в г. Сучжоу и является ведущим предприятием в области производства теплообменников. Заказчику требуется реализовать полностью автоматическую сварку** внутренних и внешних окружностей комплекта круглых** пластин для повышения эффективности сварки и обеспечения высокого качества сварочного эффекта одновременно.
III-третьих, программа проекта:
Данная программа состоит из двух комплектов оборудования для автоматической плазменной сварки.
Оборудование для сварки по внутреннему кругу:
В основном реализует автоматическую загрузку и выгрузку пластин, автоматическую загрузку и выгрузку оснастки, автоматическую сварку и другие процессы, что повышает эффективность сварки и качество продукции, а также снижает трудоемкость работ. В оборудовании используется высококачественный импортный аппарат плазменной сварки, обладающий высокой скоростью сварки, красивым сварным швом и высоким качеством сварки, а сварочная горелка оснащена камерой для осуществления дистанционного контроля, причем горелка может быть вручную скорректирована в режиме реального времени.

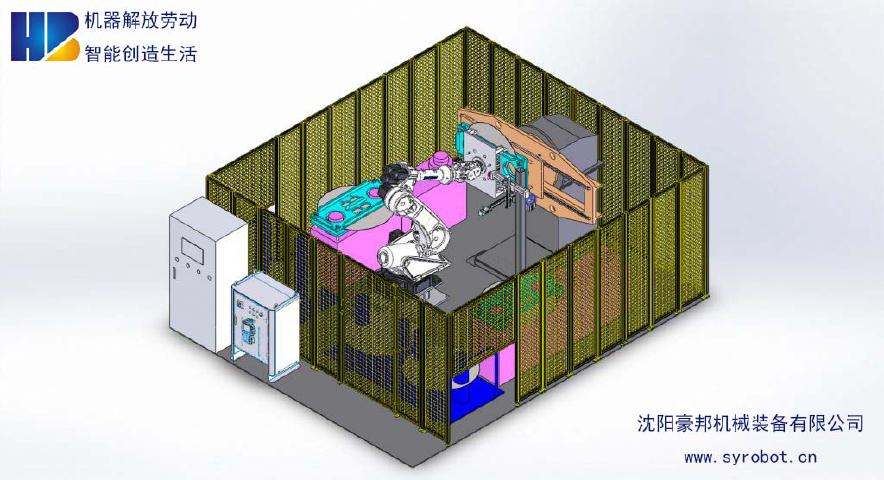

Эффект конструкции оборудования
Оборудование для сварки наружного круга:
В основном реализует автоматическую концентричность внешнего круга, уменьшает количество неправильных кромок внешнего круга, реализует автоматическую концентричность каждой группы пластин и автоматическую сварку. Оборудование оснащено двумя станциями, одна станция выполняет сварку в одно и то же время, рабочие могут переходить на другую станцию на пластине, чтобы достичь непрерывной сварки, а между различными типами пластин можно быстро изменить приспособление и соединительную пластину.

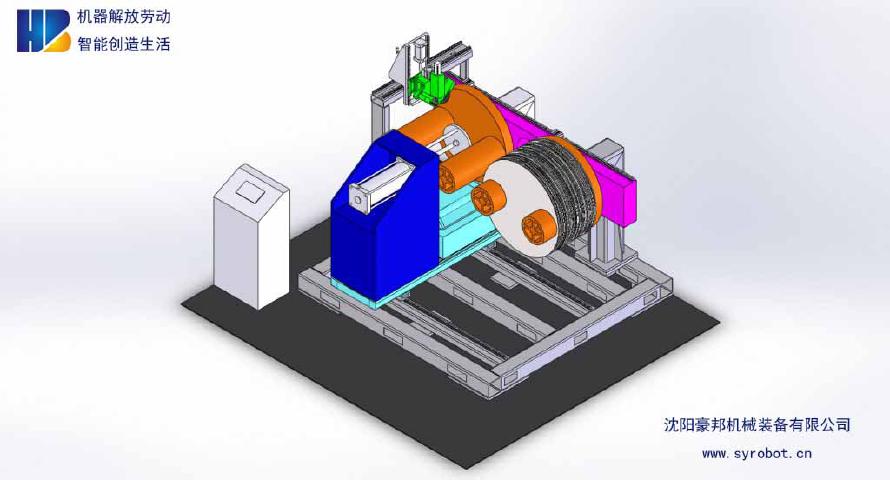

Эффект от проектирования цилиндрического сварочного оборудования
Фотографии поставленного оборудования:

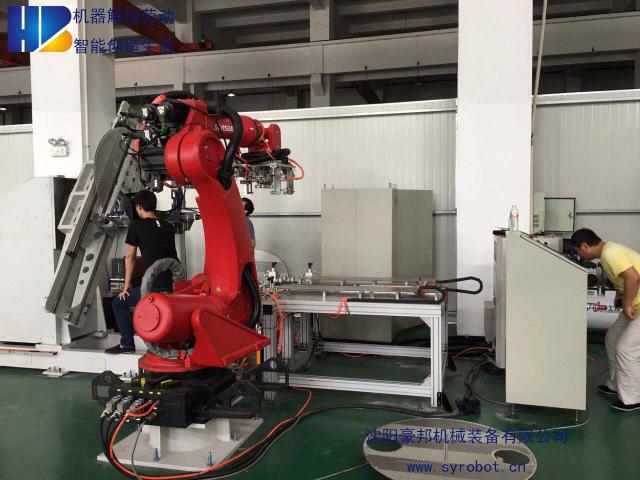

Сварочное оборудование Inner Circle:

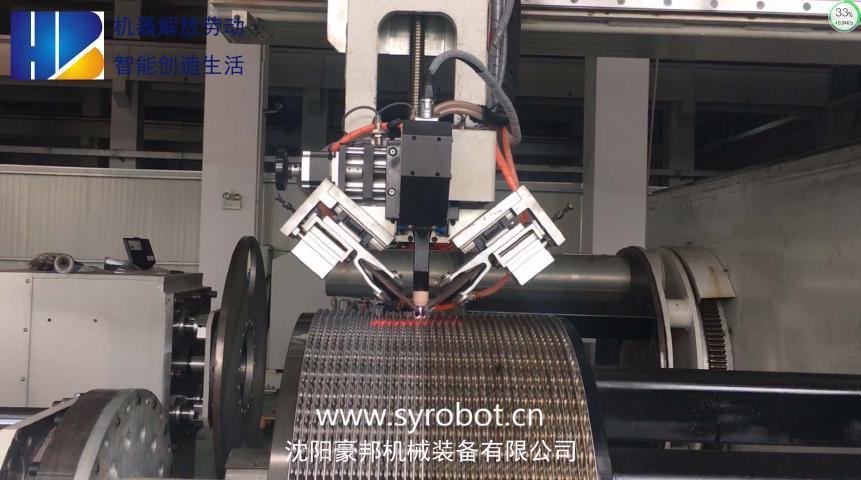

Оборудование для цилиндрической сварки:
Сварочный эффект:

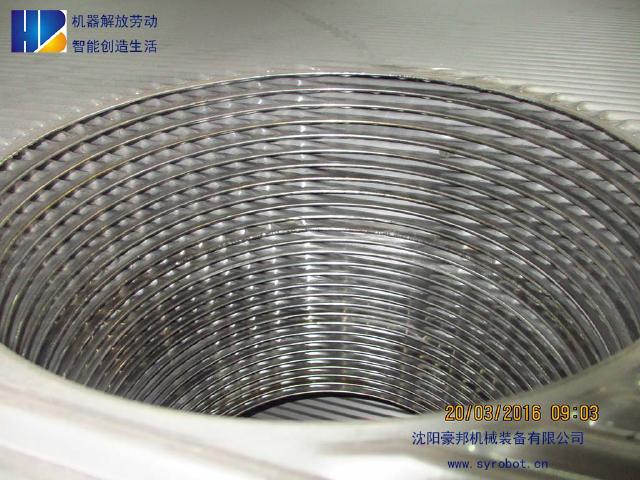

Эффект сварки по внутреннему кругу:

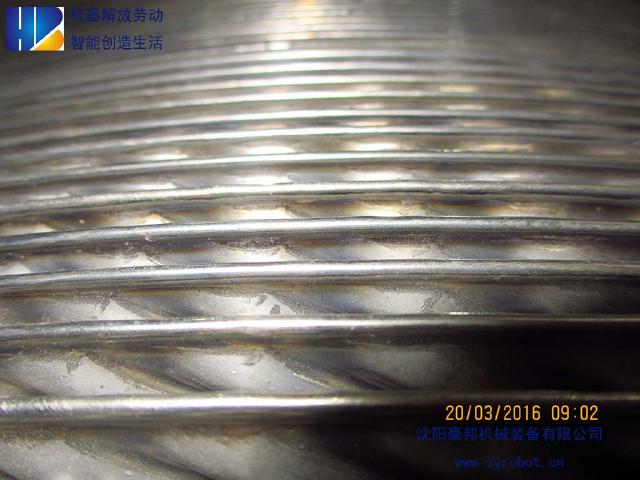

####Эффект цилиндрической сварки:
※Подробную информацию и видеоматериалы об оборудовании для сварки цельносварных теплообменников см. по ссылке ниже: Оборудование для сварки внутреннего круга цельносварного теплообменника Оборудование для сварки цилиндрических цельносварных теплообменников
※Наша компания может в соответствии с конкретными требованиями к процессу сварки, характеристиками заготовки разработать индивидуальный дизайн для удовлетворения ваших потребностей в автоматизированном сварочном оборудовании, добро пожаловать на ваш запрос.
