短接与法兰组对专机

短接与法兰组对专机

点击进入视频链接

一、设备简述

实现短管与双法兰组对、短管与变径与双法兰组对。

二、工作步骤

1、法兰卡在卡盘上,由跨中装置定位,气动锁紧。

2、短管用剪式支架调整到相应高度与法兰盘组对,活动端电动移动到指定长度,然后手动转动工件,实施点焊。

三、加工件规格

工件最大3米、壁厚最大15mm

管径:DN80—DN400

法兰:DN80—DN400

工件组对后总长度:L≤3000mm

四、设备参数

行程:3米

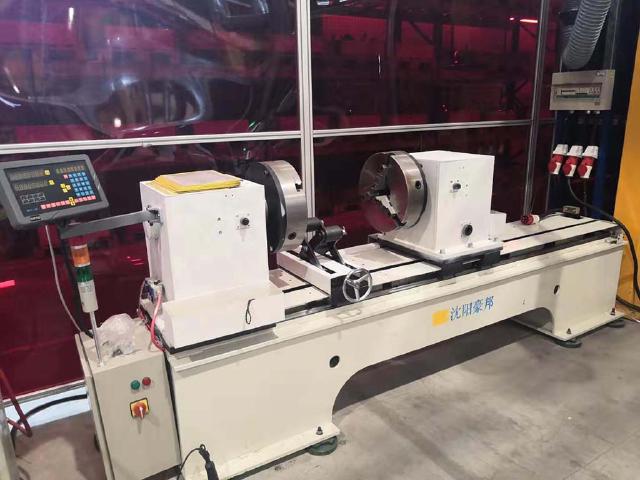

五、设备照片

管道组对
