自适应自动攻丝机（点击进入视频）

一、产品现状

现有工艺：人工台钻过扣。 现有工艺存在的问题:

①对工人技术要求高；

②劳动强度大。

二、技术说明

采用数控工作站可很好的解决现存在的问题。

工作站配置表：

三、功能简介及特点

本工作站共一套，由一台数控系统或PLC进行控制，运行精度高、速度快，大大提高工作效率。控制系统灵敏可靠、故障率低，且操作和维护方便。 采用双工位设计方案，使上下件的辅助时间与工作时间重合，提高利用率。如加工新型工件，只需重新设计变位机上工装夹具，编制加工程序，即可用于新型工件的加工。

四、主要设备构成及加工工艺流程

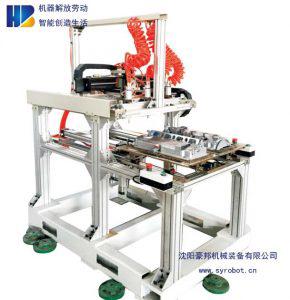

本工作站由变位系统、送料机构、卡具、框架机构等组成。

加工工艺流程：

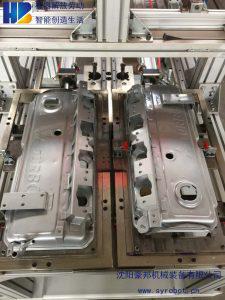

1、安装工件在送料机构的卡具上，送料机构行进至设备中。

2、设备加工各孔(变位系统工作)的工作过程中，送料系统另一侧安装工件。

3、加工完成后，另一侧工件进入设备中进行加工。

4、重复1-3步骤。

五、设备加工能力概述及工件质量控制

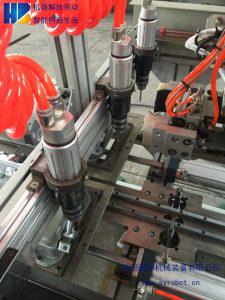

• 能够完成摇臂盖支架上M5、M6、M8中两种螺纹、大部分螺纹孔的除塑粉工作。

• 能够适用于三大类所有摇臂盖的螺纹除塑工作（与平面夹角＜25°）。

• 预计达到600件/8h(48s/件)。

• 不会伤及工件表面喷塑涂层。

六、设备对工件要求

1.设备进行加工的工件上的螺纹孔一致性的位置度误差小于±0.5mm。

2.螺纹位置度偏移误差需控制在丝锥引导的范围之内。
