机器人等离子切割(方型钢/H型钢)
一、机器人切割适用范围:
可切割方型钢、H型钢等。

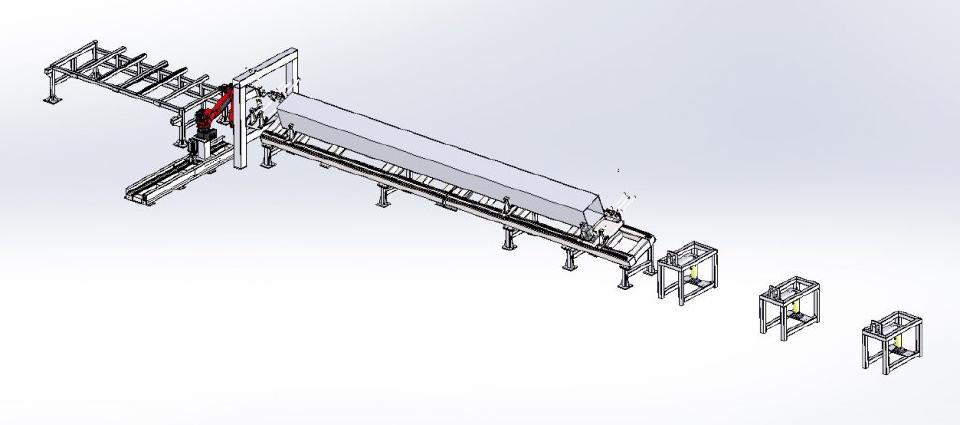

二、设备组成部分:
上料架,推料滑台,龙门,机器人滑台,切割机器人,出料架。
三、工作过程
1、将待切割物料水平放置在上料架上,上料架的翻转油缸动作,将物料支撑翻转到与推料滑台相同的角度。
2、将物料由上料架推到推料滑台上,推料滑台上的送料夹紧机构将物料夹持,通过电机带动移动一定的距离,输送到龙门处。
3、物料穿过龙门后,龙门夹紧动作将物料夹紧固定,切割机器人通过机器人滑台带动,根据相应管型调取相应程序进行自动切割。
4、人工选定下一段需切割长度,推料滑台自动输送到位,切好的物料则由出料架托住运走。
