等离子焊接（板壳换热器板片组-外圆焊接）
一、设备简述
板壳换热器板片组-外圆焊接设备，采用等离子弧焊接，每组板片自动同心，自动焊接。
二、外圆焊接设备功能及参数
适用板片规格：φ480- φ1200mm（可定制）
板片厚度：0.8-1 .2mm（可定制）
焊接方式：等离子焊接
三、外圆焊接设备配置表
| 序号 | 名称 | 数量 |
|---|---|---|
| 1 | 焊接设备 | 1 套 |
| 2 | 工件上下盖 | 4套 |
| 3 | 焊接机械手 | 1套 |
| 4 | 等离子焊接电源 | 1套 |
| 5 | 水冷系统 | 1套 |
| 6 | 保护气系统 | 1套 |
| 7 | 控制系统 | 1套 |
| 8 | 工件同心夹 | 1套 |
四、操作步骤
人工将工件放到设备的一个工位，在控制台上选择相应型号按下启动按钮，焊接设备移动到此工位进行焊接。
同时工人向另一个工位上板片，两个工位互相替换，实现板片连续焊接。
如需更换不同型号的板片焊接，只需更换不同夹具及相应连接板即可，可以快速更换。
五、设备优点

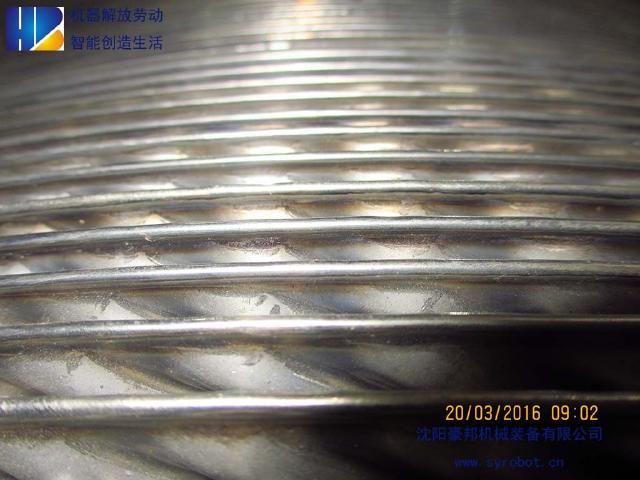

具有激光焊缝跟踪系统，焊缝成型好。
带焊接参数预置功能，可直接调用焊接参数。
焊枪处配有相应摄像头，实现远程监控，同时可以实时对焊枪进行人为修正，使之具有更好的容错能力。
带有气体压力检测功能，当气体压力不足时设备发出报警并停止焊接。

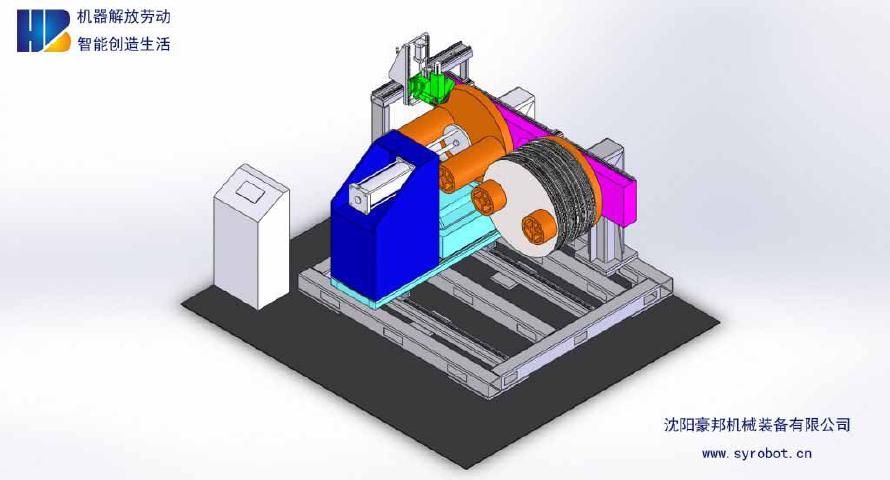

六、设备 3D 设计图

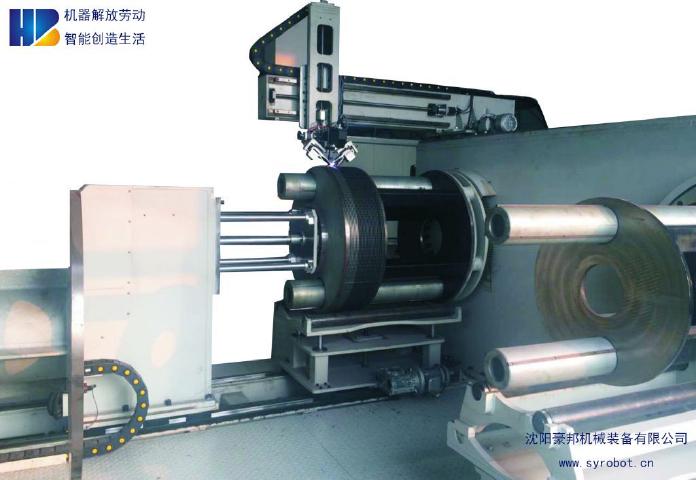

七、设备现场照片
八、设备视频
九、客户案例
苏州艾克森
全套设备由内圆焊接设备和外圆焊接设备两套设备组成。 了解整套设备成功案例（点击进入）
