管道等离子切割(短节、开孔、坡口、马鞍)

一、设备简介

高精度等管道离子切割设备,用于管道类管件的预制生产。设备切割速度快,精度高,豪邦自主知识产权下料软件,操作灵活简单。

主要功能:

  1. 短节:实现对管材的等距切割

  2. 切断:实现对管材的切断

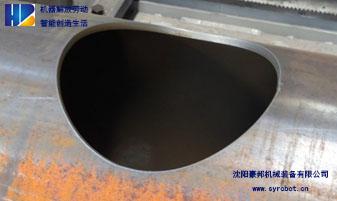

  3. 开孔:实现对管材的开孔

  4. 贯线:实现对管材的贯线切断

二、加工件规格

管径:DN80—DN400(可定制)

管长:最大 6 米、9 米、12 米,最小 100mm

壁厚最大 15mm-30mm

三、操作过程描述

  1. 装夹过程:人工手动将管道工件端部或法兰卡在手动卡盘上,工件外悬部位由支撑机构支撑,人工调整到相应高度。

  2. 切割过程:等离子下料支撑机构可以通过滑台左右移动;下料机头可以通过滑台上下移动,可以旋转角度用于带坡口的管口下料。

四、产品特点

  1. 采用美国原装进口海宝等离子切割电源,切割速度快,用电量少。

  2. 切割断面光滑可与机加媲美。

  3. 可选 Z 轴自适应功能,根据管子表面高度自动调节割枪的高度,有效解决管子不圆和弯的问题。

  4. 防撞装置可免除意外撞枪事故,有效保护设备。

  5. 设备头部为排烟设计的空心结构可有效排除加工中产生的烟尘。

  6. 采用自主知识产权的编程软件能够定制各种特殊需求。

  7. 操作灵活简单,采用我们自主知识产权的软件能够满足客户的各种需求,傻瓜式的设计使不会数控的人也能很快掌握。

  8. 采用进口直线导轨和精密减速机使切割尺寸精度非常高,精度可到达 0.25mm。

  9. 床身采用焊接结构,床体强度高。严格执行工艺要求,退火、打砂一道工序不少。

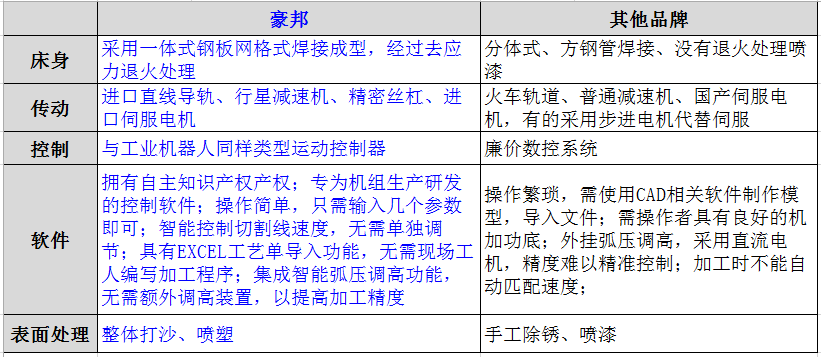

五、本公司产品与其它产品对比说明

豪邦等离子切割机  VS 其他品牌等离子切割机

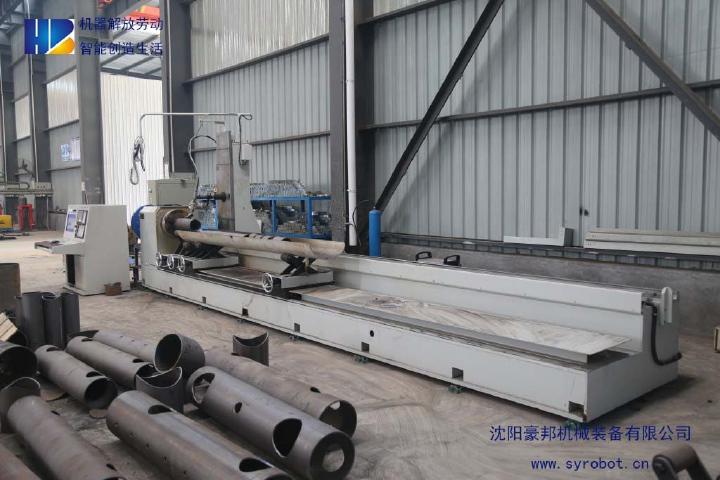

六、设备照片

七、设备视频

点击进入视频链接

八、客户案例

苏州艾克森 鞍山丹佛斯 扬州派斯特 黑龙江中能 四平艾维 沈阳汇丰 山东国辰 等

为您企业定制的自动化解决方案,现在就联系我们!
