主管与支管组对专机

主管与支管组对专机 点击进入视频链接

设备简述 实现主管与支管组对(主管:法兰+直管+封冒,支管:法兰+直管)

工作步骤: 1、主管通过预定位后由卡盘卡紧,支管与法兰先行焊接,跨中定位装置定位支管法兰。主管由剪式支架支撑并调整到相应高度,使主管马鞍口与马鞍定位装置定位。 2、组对主管与支管。松开主轴,旋转90度,组对马鞍口,跨中定位装置定位,锁紧主轴,点焊。

加工件规格: 主管最大长度:4米 支管最大长度:600mm 管径:DN80—DN400

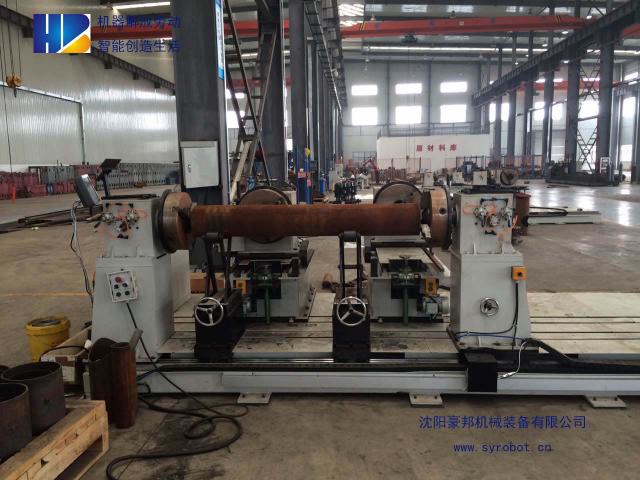

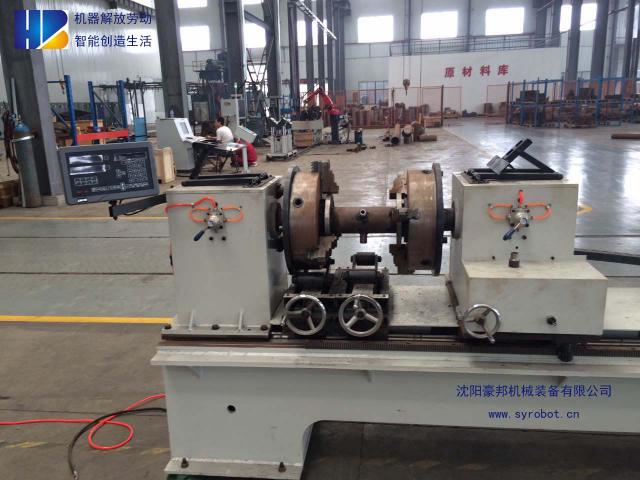

设备照片

{{/* FIXME: < mp4gif “images/主管组对GIF-2.mp4” > */}}
