智能方管切割生产线
一、设备简介
豪邦机智能方管切割生产线是针对用户提供的切割样件和用户技术需求所设计的智能机器人 等离子切割设备,用于方管类产品的智能切割下料,实现人工上料自动切割的功能要求,提高 生产效率,节约人力生产成本。
二、流程
1.采用豪邦自主知识产权的编程软件,只需选择相关方管规格型号、切口形式、切割长度后,即可开始切割,也可通过excel表导入参数;
2.带切割程序库(可储存50种),同种工件图纸只需一次编程,下次可直接调用
3.带切割程序库(可储存50种),同种工件图纸只需一次编程,下次可直接调用
三、成功案例

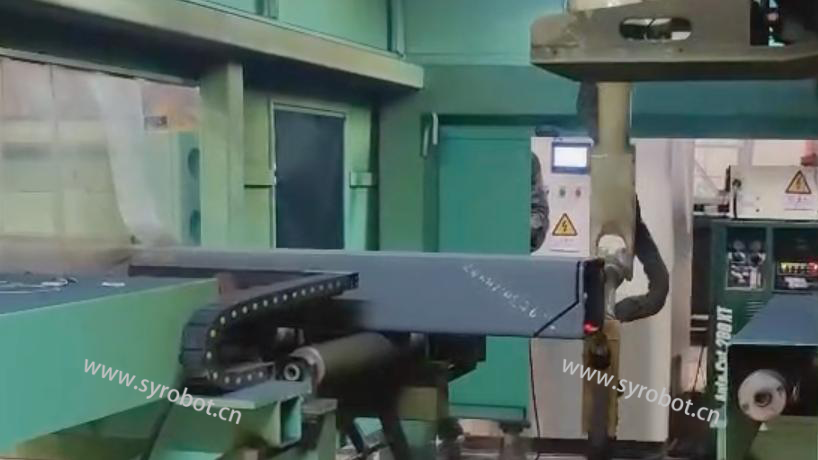

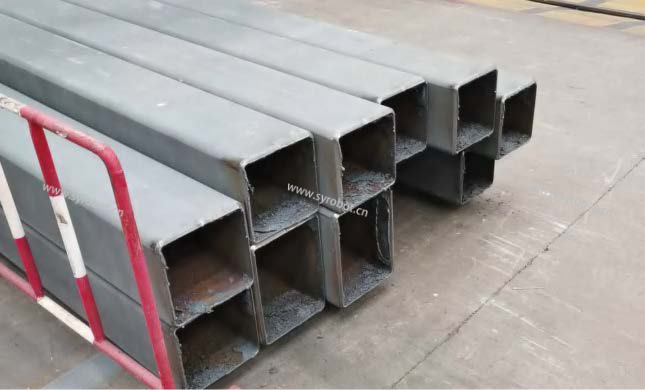

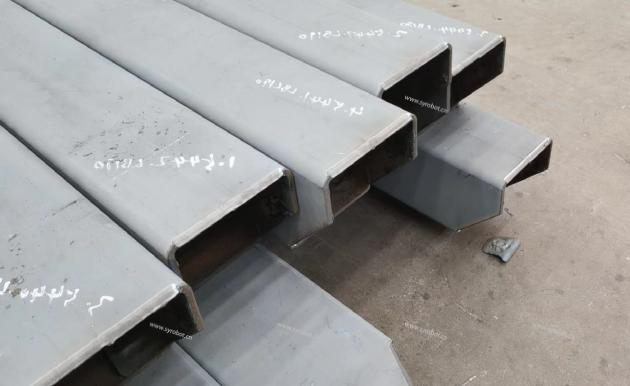

该生产线适用于各类型材的等离子切割工序。主要由横移上料、定长输送、切割、下料四个工位组成,运动采用伺服控制形式设计,精准设定下料尺寸确保加工精度。配备机器人切割系统,极大提高加工效率。通过机器人控制割枪移动,自动定位第一次切割位置,并完成整根材料自动切割;切割过程中,电弧跟踪系统会自动跟踪切缝,并调整割枪水平及高度位置,避免割缝位置偏移,自动化集成智能控制系统,进行连续作业。

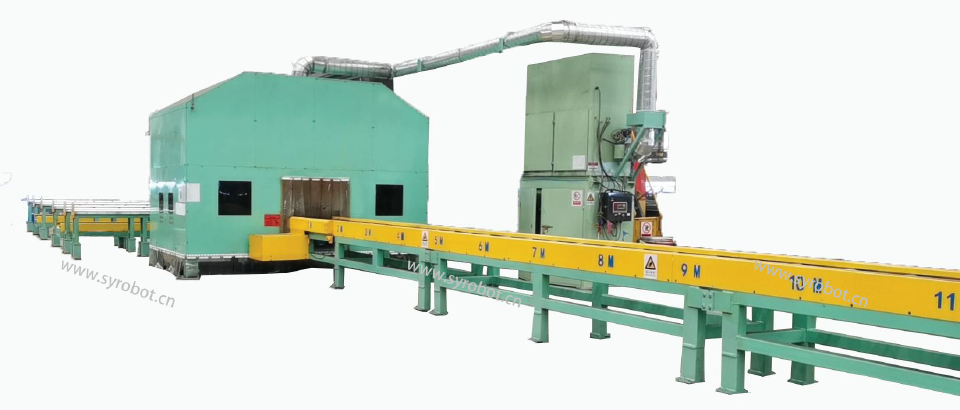

设备主要由切割机器人、进出料辊道、定长推进装置、横移辊道、电控系统等组成。
四、主要参数
序号 | 名称 | 描述 |
---|---|---|
1 | 可切割材料 | 方管、角钢 |
2 | 切割端口形式 | 直口、斜口、曲口 |
3 | 有效切割区间 | 14000mm(23KTEU原料长度普遍12.7m,最长13.7m) |
4 | 成品管材长度范围 | 1000mm-14000mm |
5 | 方管壁厚范围 | 8-14mm |
6 | 破口需求 | 0°~±45°(40°~45°含2-3mm留根需求) |
7 | 切断方式 | 等离子 |
8 | 切断精度 | 长度方向±1mm,角度精度±2°,四边同面偏差<0.5mm |
9 | 切割精度 | 断面平整、光滑、切割端口无挂渣 |
10 | 切割速度 | 0-2000mm/min(可调) |
11 | 方管输送速度 | 0-1200mm/min |
12 | 单根管材最大重量 | 3000kg |
13 | 生产效率要求 | 16根/8H(以规格350*450mm为例) |
