一、弯管组对专机

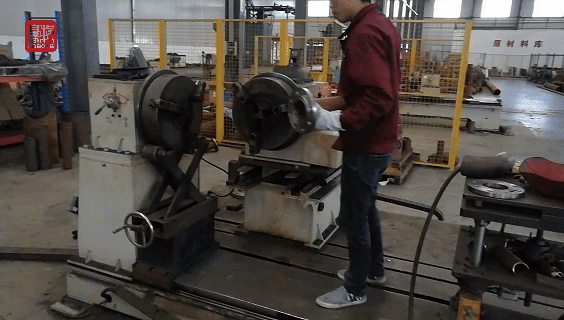

点击进入视频链接

二、设备简述

实现双法兰与一弯头组对、双法兰与一直管一弯头组对、双法兰与两直管一弯头组对、双法兰与一变径一弯头组对、双法兰与一变径一直管一弯头组对。

三、工作步骤

1、主轴上装有焊接卡盘，法兰卡在卡盘上，由跨中装置定位，气动锁紧主轴。

2、移动机头卡盘上装另一个法兰，弯头放在升降小车上，调整到相应高度。手动滑动移动小车到指定尺寸，然后实施点焊。

四、加工件规格

工件最大长度：1.5米 管径：DN80—DN400

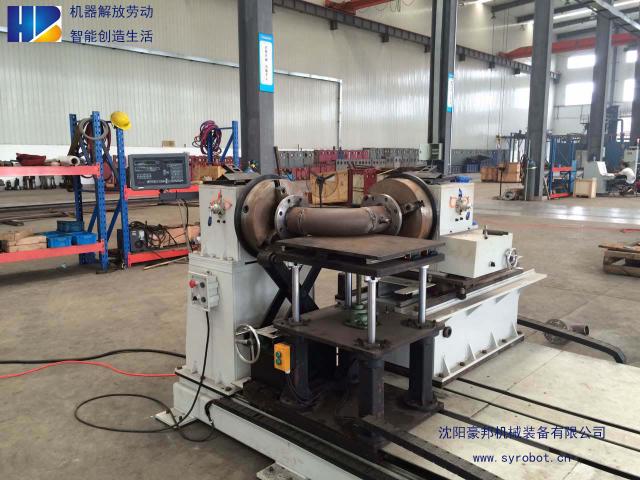

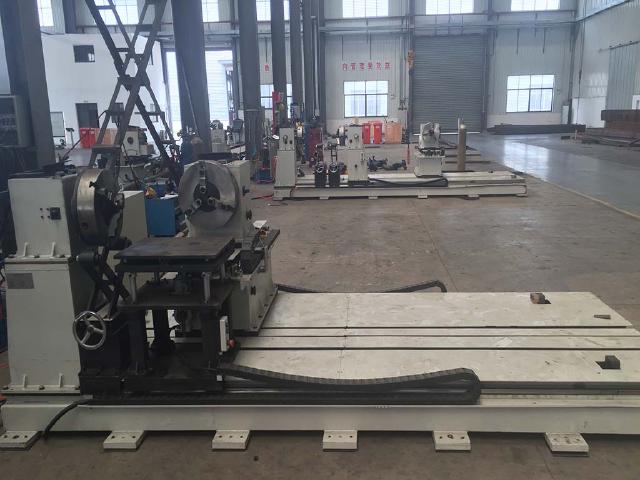

五、设备照片
