婴儿床组装线

一、设备简述

婴儿床组装线包括自动上料、自动打胶、自动组装、自动打钉、自动搬运、自动下料等功能。 可实现自动精准定位、安全检测、精准测量等功能。

二、适用婴儿床规格

长×宽×高:1200×600×660;(单位:mm)(可定制)

三、设备动作流程

以婴儿床底板为例,工序如下:

工序1:人工将床架横撑和底板圆棒放置在相应料仓内;

工序2:底板横撑通过气缸推动和定位传送到打胶工位上进行打胶;

工序3:通过输送线将打完胶的横撑工件输送到组装工位;

工序4:通过检测装置将定位好的横撑工件和圆棒通过液压进行组装;

工序5:组装后的横撑和圆棒通过输送线输送到打钉工位,完成打钉工序;

工序6:打钉组装好的成品工件通过输送线输送到抓取工位,悬臂抓手可旋转90°,悬臂一端有模组带动抓手可上下移动,将组装好的底板工件进行码垛。

四、设备特点

1.系统参数可调,方便快捷;适应范围广,可适应多种木工产品的组装工作。

2.电机由伺服电机驱动,旋转速度可精确控制,能够精确的工艺要求;

3.PLC控制系统,人性化操作界面,操作简单快捷;配置工业遥控器,无线远程操作,

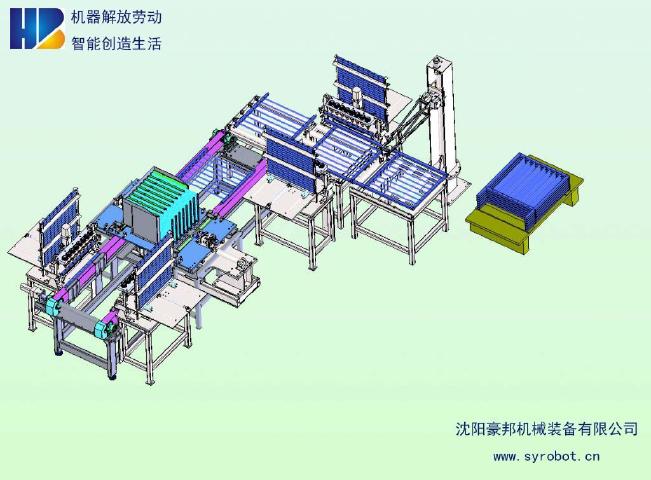

五、设备3D设计图

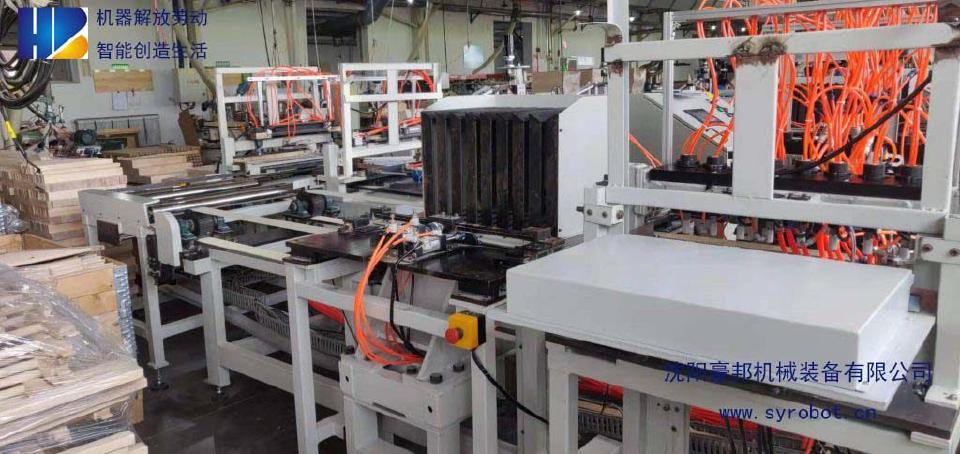

六、设备现场照片

七、此设备可根据客户需求,定制化设计制造。
