液压机自动上下料设备(板片压制)

1.设备简介 在板式换热器板片生产过程中,压机自动上下料设备,能实现不锈钢板片的自动上下料、定位及冲压,提高板片冲压质量和效率,降低工人的劳动强度。

2.设备构成 上料设备、下料设备、控制系统三部分组成。

3.操作流程 工序1:工人将第一张板片放入冲压模具内; 工序2:工人将其余工件摆放到物料架上,同时将设备移动到上料工位,然后将物料架推到上料设备指定位置; 工序3:调整上料、调整丝杠使上料推杆与模具对接,同时调整板片宽度设定保证与工件相符、调整下料调整丝杠使下料推杆与模具对接,及调节板片左右限位辊使其正好与板片配合,然后在控制系统选择相应工件尺寸,最后按下启动按钮; 工序4:上料设备启动,由吸盘气缸和搬运气缸将工件摆放到上料推杆上,同时冲床开始冲压工件; 工序5:冲床冲完工件后,上料伺服电机启动将板片推入冲压模具内一段距离,下料伺服电机启动将冲压好的工件冲模具中抽出,始终保持两张片有一定距离的叠加部分,然后上料伺服电机推到位后,夹紧板片不动,下料伺服电机将板片完全抽出,然后上料伺服电机回到原点,然后由搬运气缸和吸盘气缸将工件搬运到物料架上; 工序6:当模具上冲完工件下料完成后,上料设备执行工序5,给冲压床上工件; 工序7:重复5工序,到工人停止工作为止,或没有可冲压的工件为止;

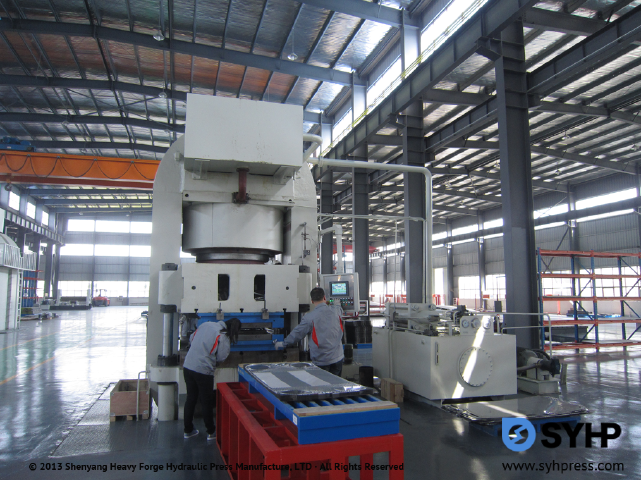

4.人工上下料

5.自动上下料

5.设备视频 视频链接

6.客户案例 山东某换热器生产企业
