暖通行业 方形板式全焊换热器自动焊接生产线

一、项目背景:

方形板式换热器是由一系列带有波浪形状的金属片叠装而成的新型高效换热器,其结构紧凑,换热效率高,热损失率低,规格型号多,能更好的满足工况需求。

二、客户需求:

设备焊接有效尺寸为长7m*宽2.8m, 板材可焊接厚度0.8mm-1.2mm,以纵缝形式焊接,焊枪具备定位找点功能,全年连续运行,年操作时间8000小时,设计寿命≥15年。

三、解决方案

本方案适用于板片组装自动焊接;配有焊接工作台,能够同时摆放两个工件,做到一个工位焊接,另一个工位吊运安装,提高工作效率,可根据产品型号进行记录焊接条数和可查询;可以进行远程监控焊接参数和焊接节拍。设备采用TIG自熔或填丝焊接方式,配备激光寻位及跟踪系统,避免因工件位置偏差造成的焊接缺陷,提高生产效率及产品质量。采用具有豪邦自主知识产权的智能焊接专机控制系统V1.0,抗干扰能力强,工作运行更稳定。

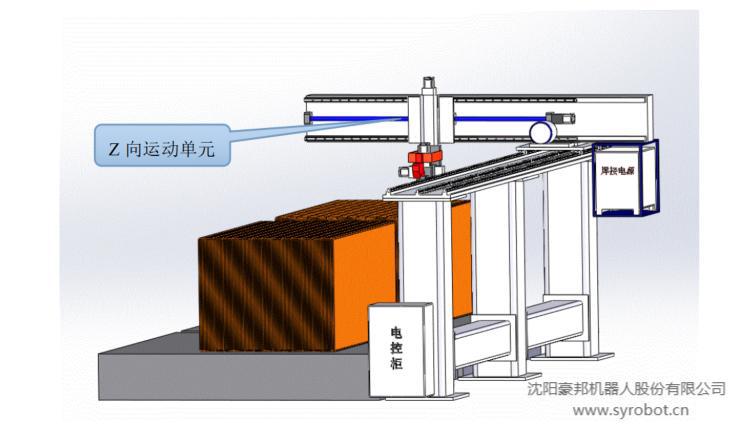

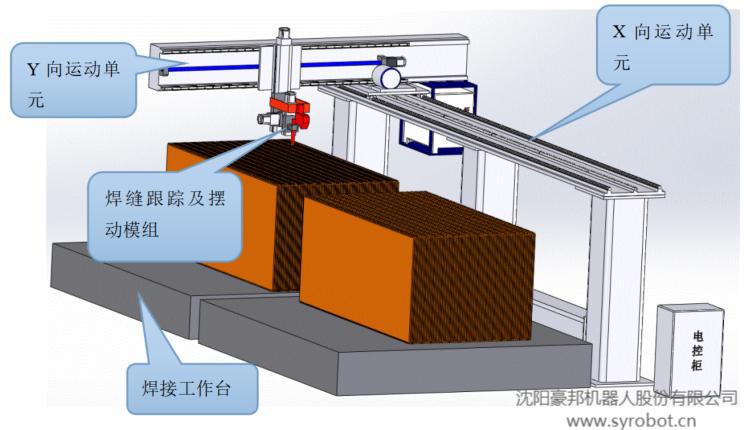

四、设备效果图:

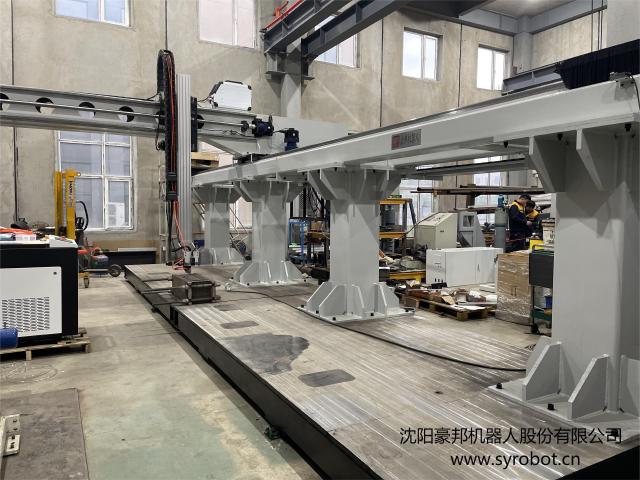

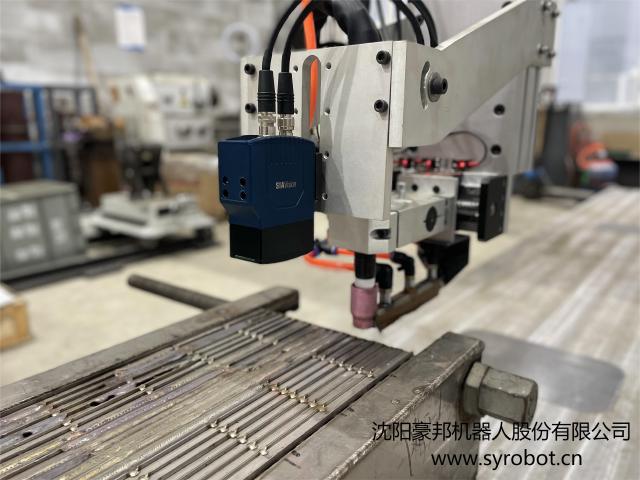

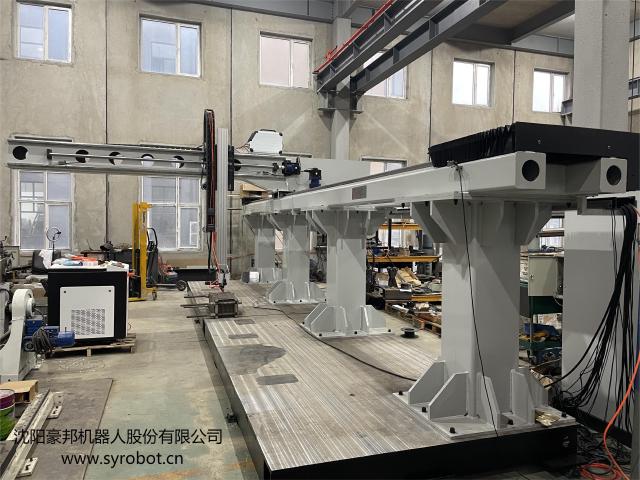

五、设备现场图:
