暖通行业
换热机组生产线解决方案
※目前,豪邦已完成数十个换热机组自动化生产设备项目,在此仅以某外资工厂作为案例展示。
一、项目背景:
板式换热机组生产行业的生产具有十分明显的季节性,冬季来临之前的几个月,各换热机组生产厂家,经常面临工厂产能无法满足客户交货周期要求的尴尬。同时,繁杂的管道类结构件的下料、组对、焊接工序,存在着工人工时长,排产难,质量不稳定,易发生安全事故等问题。
二、客户需求:
管道类管件的切割、组对、焊接工序,实现自动化或半自动化生产,提高产品质量和产能,降低人工工时和生产安全风险。
三、项目方案:
本方案由四套自动化设备组成。
数控等离子管道切割设备:设备整体坚固稳定,具有精密的伺服行走、旋转系统,精密的导向、传动系统,完备的防护系统,简易方便的操作系统。
管道组对设备:设备分为三种类型:短接组对专机、弯管组对专机、主管组对专机,可以实现各种类型管道快速组对焊接。
智能化焊接专机:专用于管道法兰的焊接,焊枪角度可调,可焊接对接焊缝和角焊缝;主轴采用伺服电机驱动,能够精确控制焊接速度;焊接参数预置功能,可以将焊接参数预置入系统内或记录之前的焊接参数,下次焊接同样规格的工件时可直接调用焊接参数,操作简单,灵活多用。
相贯线机器人焊接工作站:设备双排轨道均在一个底座,整体加工,其平行度高,工件定位精度好,减少示教程序时间;采用伺服滑台带动机器人行走,能够精确定位机器人位置;其焊缝成型美观,提高产品质量。
四、交付设备照片:

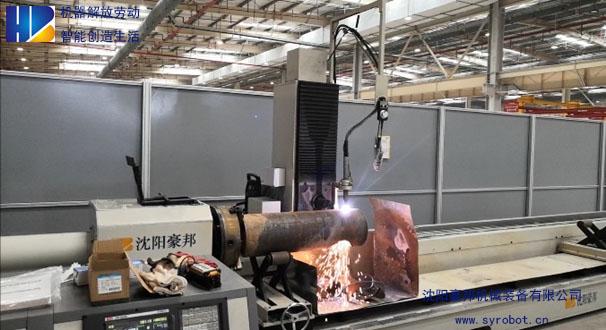

数控等离子管道切割设备

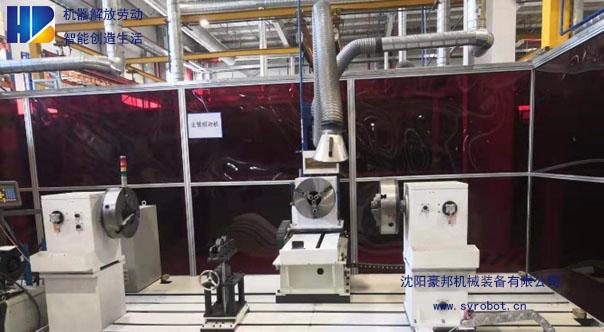

快速组对专机

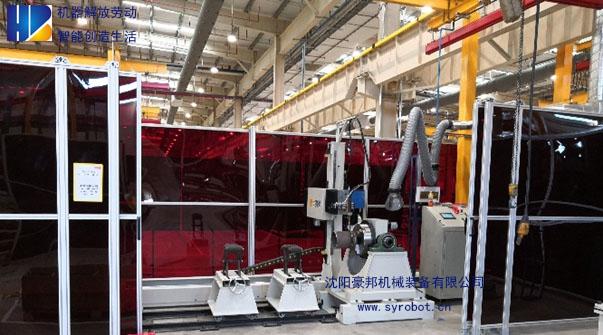

智能焊接专机

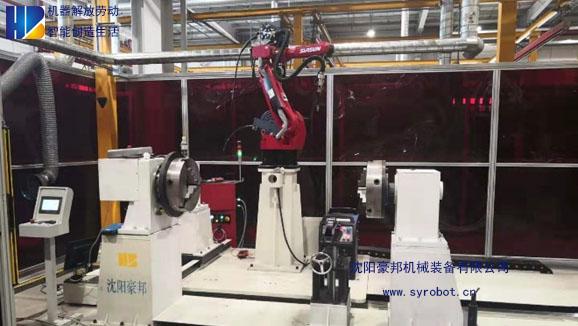

相贯线焊接机器人
五、加工效果图:

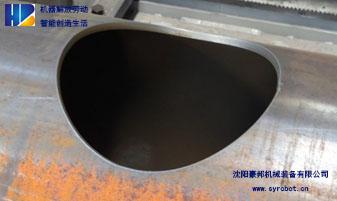

切割效果

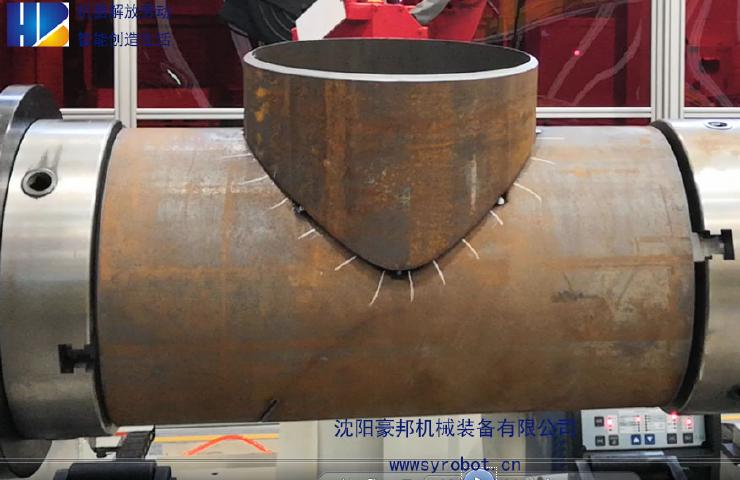

组对效果

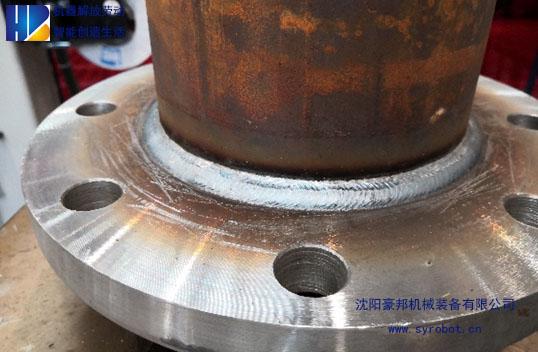

环缝效果

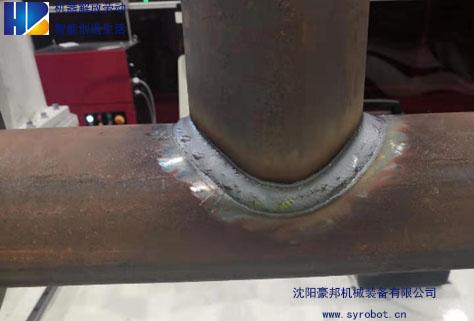

马鞍口焊接效果

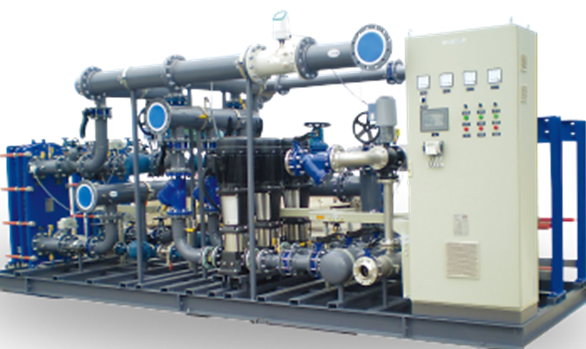

同时,我公司具备换热机组生产能力,详细介绍请阅读:新闻链接
