全焊板换焊接设备 自动等离子焊接项目

一、项目背景:

全焊板壳式换热器是一种适用于高温、高压场合的新型高效换热器,其内部核心结构是金属圆形波纹换热板片组,逐一间隔焊接,形成焊接板束。

换热器结构

二、客户需求:

客户换热器工厂位于苏州,作为换热器行业龙头企业,客户要求实现圆形板片组内圆和外圆的全自动焊接,提升焊接效率同时,保证高质量的焊接效果。

三、项目方案:

本方案由两套自动等离子焊接设备组成。

内圆焊接设备:

主要实现板片的自动上下料,自动装卡工装,自动焊接等全部过程,提高产品的焊接效率及焊接质量,降低工人的劳动强度。设备采用高品质进口等离子焊机,焊接速度快,焊缝美观,焊接质量高,且焊枪处配有摄像头,实现远程监控,可以实时对焊枪进行人为修正。

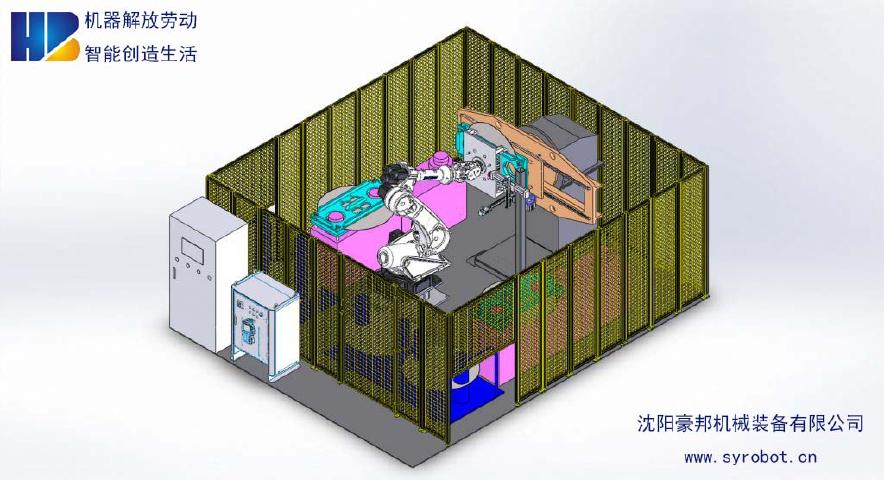

内圆焊接设备设计效果图

外圆焊接设备:

主要实现外圆自动同心,降低外圆错边量,实现板片每组自动同心,自动焊接。设备配有两个工位,一个工位焊接同时,工人可以向另一个工位上板片,实现连续焊接,且在不同型号板片之间可以实现快速更换夹具及连接板。

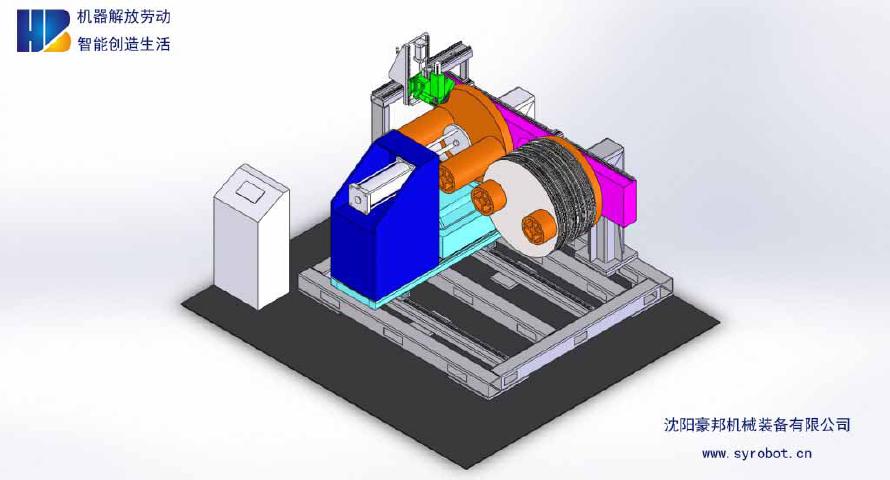

外圆焊接设备设计效果图

交付设备照片:

内圆焊接设备:

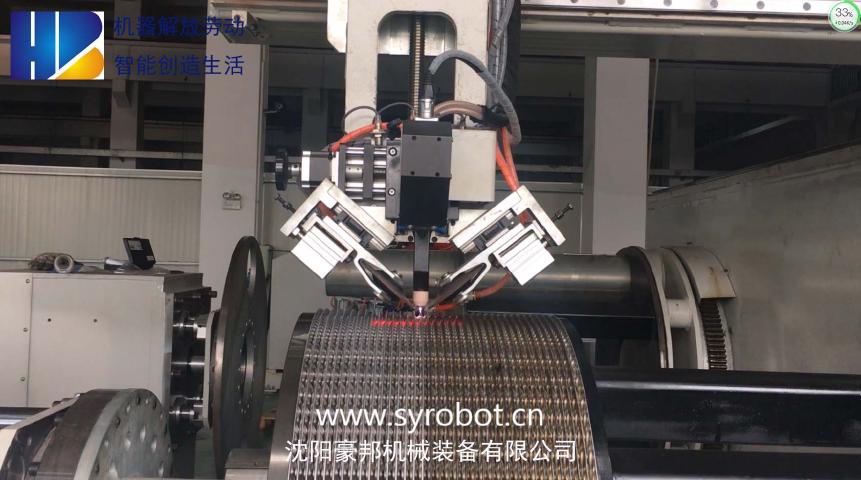

外圆焊接设备:

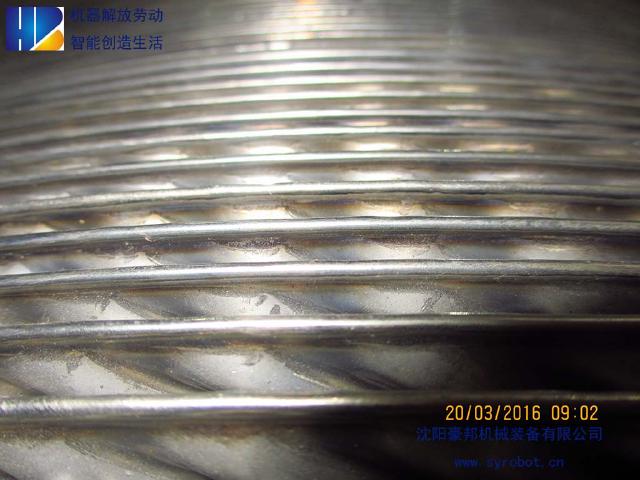

焊接效果:

内圆焊接效果:

####外圆焊接效果:

※如需了解全焊换热器焊接设备的详细信息和视频,请查看下面连接: 全焊换热器内圆焊接设备 全焊换热器外圆焊接设备

※我司可根据您具体焊接工艺要求、工件特点,定制化设计满足您需求的自动化焊接设备,欢迎您的咨询。
