I. Специализированные машины диспетчерской и отраслевой группы сопряжения

Нажмите, чтобы перейти к ссылке на видео

II. Краткое описание оборудования

Реализация сопряжения магистральной трубы и патрубка (магистральная труба: фланец + прямая труба + уплотнение, патрубок: фланец + прямая труба)

III. Этапы работы:

1. После прохождения основной трубы через заданное место она затягивается патроном, сначала приваривается патрубок и фланец, а позиционирующее устройство в пролете определяет местоположение фланца патрубка. Основная труба опирается на опору ножниц и устанавливается на соответствующую высоту, так что устье седла основной трубы и устройство позиционирования седла позиционируются.

2、 Сгруппируйте основную трубу и патрубок. Ослабьте шпиндель, поверните на 90 градусов, установите устье седла, устройство позиционирования через центр, заблокируйте шпиндель, выполните точечную сварку.

III. Спецификация обрабатываемых деталей:

Максимальная длина основной трубы: 4 м Максимальная длина ответвления: 600 мм Диаметр трубы: DN80-DN400

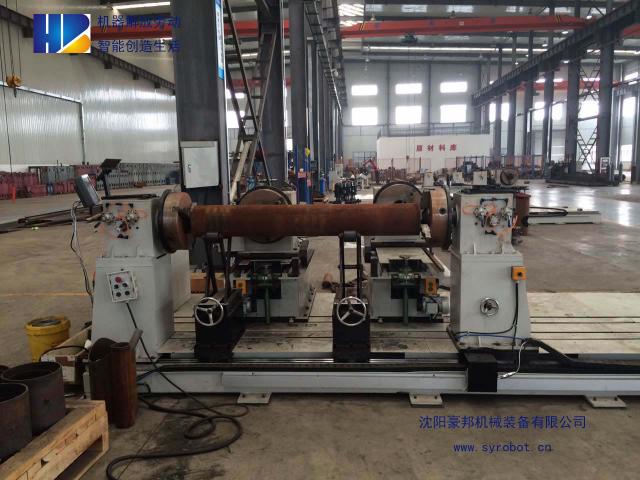

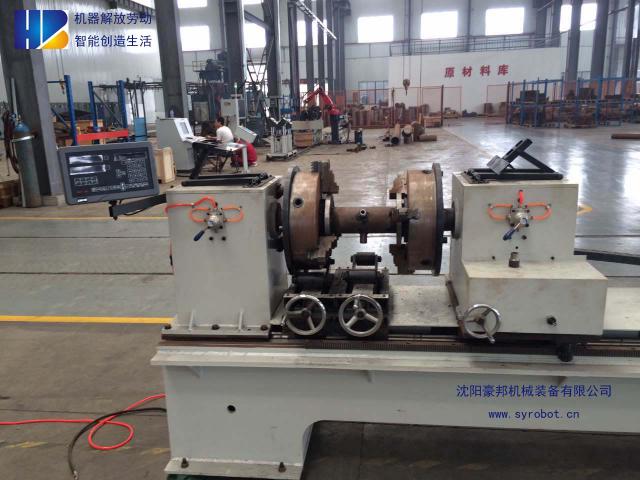

V. Фотографии оборудования
