Интеллектуальная производственная линия для резки квадратных труб
一、Внедрение оборудования
Интеллектуальная линия резки квадратной трубы Haobon machine предназначена для резки образцов, предоставленных пользователем, и технических потребностей пользователя интеллектуальной робототехники. Оборудование плазменной резки, используемое для интеллектуальной резки и выгрузки квадратных трубных изделий, реализует функциональные требования автоматической резки с ручной загрузкой, повышает эффективность производства и экономит производственные затраты на рабочую силу. Повышение эффективности производства и экономия трудозатрат.
二、рабочие процессы
1.Используя программное обеспечение с независимыми правами интеллектуальной собственности Haubon, вы можете начать резку только после выбора соответствующей модели квадратной трубы, формы надреза и длины резки, а также импортировать параметры через таблицу excel;
2.Благодаря библиотеке программ резания (можно хранить 50 видов), один и тот же чертеж заготовки может быть запрограммирован только один раз и может быть непосредственно вызван в следующий раз.
3.Благодаря библиотеке программ резания (можно хранить 50 видов), один и тот же чертеж заготовки может быть запрограммирован только один раз и может быть непосредственно вызван в следующий раз.
三、Истории успеха

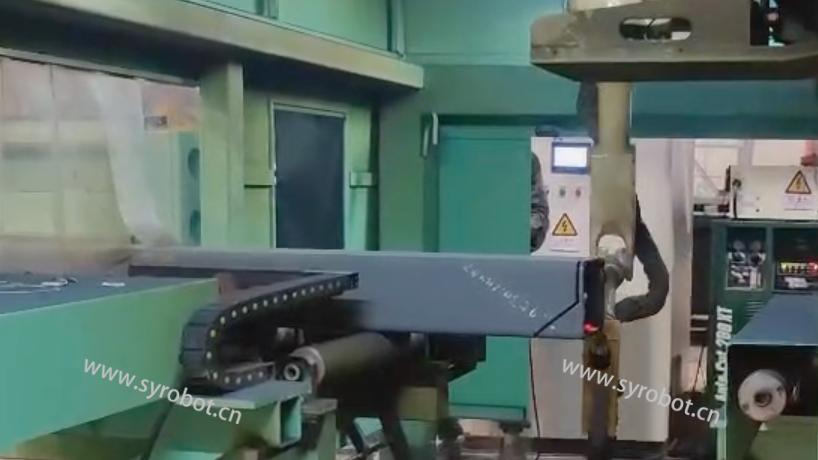

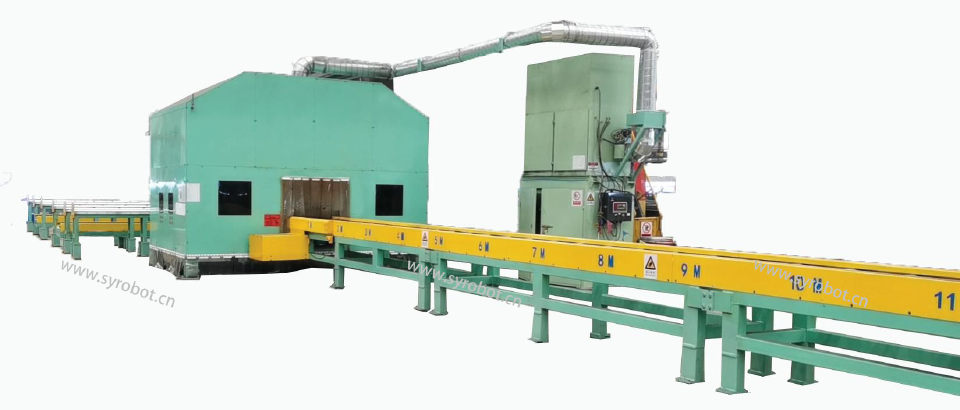

Эта производственная линия предназначена для плазменной резки всех видов профилей. Она состоит в основном из четырех станций: траверсной загрузки, транспортировки с фиксированной длиной, резки и выгрузки. Движение осуществляется с помощью сервоуправления, а размер выгрузки точно задается для обеспечения точности обработки. Оснащен роботизированной системой резки, что значительно повышает эффективность обработки. Робот управляет движением режущего пистолета, автоматически находит первую позицию реза и завершает автоматическую резку всего материала; в процессе резки система отслеживания дуги автоматически отслеживает шов реза и регулирует уровень и высоту положения режущего пистолета, чтобы избежать смещения положения шва реза, а автоматика интегрирует интеллектуальную систему управления для осуществления непрерывной работы.
Оборудование состоит в основном из режущего робота, входного и выходного рольганга, движителя фиксированной длины, обходного рольганга, электрической системы управления и т.д.
四、Основные параметры
| серийный номер | название (вещи) | описания |
|---|---|---|

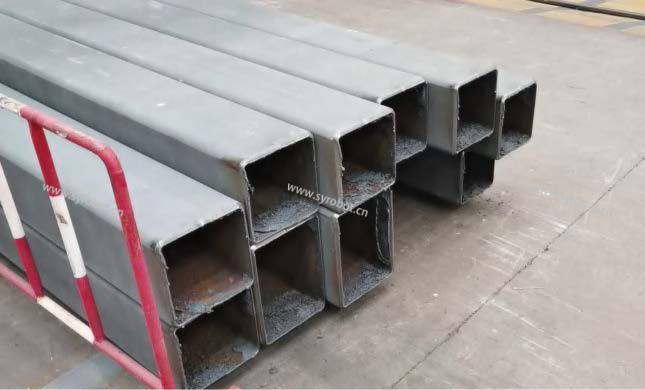

| 1 | Раскраиваемые материалы | Квадратная труба, уголок |

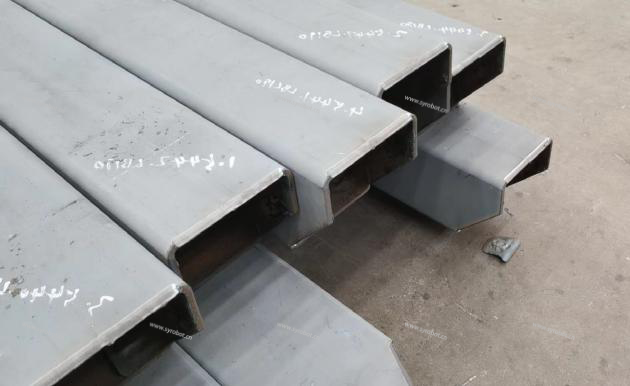

| 2 | Форма режущего отверстия | Прямое устье, скошенное устье, изогнутое устье |
| 3 | Эффективный интервал резания | 14 000 мм (длина сырьевой базы 23КТЭУ обычно 12,7 м, максимально 13,7 м) |
| 4 | Диапазон длины готовой трубы | 1000mm-14000mm |
| 5 | Диапазон толщины стенок квадратных труб | 8-14mm |
| 6 | без сдержанности (например, ругательства) | 0°～±45°（40°-45° с требованием удержания корней 2-3 мм） |
| 7 | Метод резки | плазма (физика) |
| 8 | Точность резки | Направление по длине ±1 мм, угловая точность ±2°, отклонение по четырем сторонам одной поверхности <0,5 мм |
| 9 | Точность резки | Плоское сечение, гладкая поверхность, отсутствие шлака, свисающего из режущего отверстия |
| 10 | Скорость резания | 0-2000mm/min（перестраиваемый） |
| 11 | Скорость транспортировки квадратных труб | 0-1200mm/min |
| 12 | Максимальная масса одной трубы | 3000kg |
| 13 | Требования к производительности | 16шт/8Н (например, 350*450мм) |
